titreşim testi sistemi: 1400 kgf kuvvet, 1 ‰ 4000 Hz, 100G hızlandırma

titreşim testi sistemi: 1400 kgf kuvvet, 1 ‰ 4000 Hz, 100G hızlandırma

Marka Adı:	Sinuo
Model Numarası:	SN553-EV207HG60VT60VCSusb-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Soğutma Yöntemi:

hava soğutma

Kontrol modülü:

Sinüs, rastgele, klasik şok

sinüs kuvveti:

700Kg.f（5880N） zirve

Şok Gücü:

1400Kg.f ((11760N) zirve

Rastgele güç:

600Kg.f ((5880N) r.ms

Maks. Yerinden etme:

51 mm sayfa

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

IEC 62196 ev pil test cihazları

ISO 6469 ev batarya test cihazları

21.5in LCD ev şarj test cihazları

Ürün Tanımı

titreşim testi sistemi: 1400 kgf kuvvet, 1 ‰ 4000 Hz, 100G hızlandırma

Kapsamlı ürün testi ve kalite doğrulama için tasarlanmış yüksek performanslı elektromanyetik titreşim test sistemi.

Ürün Uygulama

Titreşim testi, bileşen ve cihaz performansını değerlendirmek için gerçek dünya çevresel koşullarını taklit eder.roketler, füzeler, otomobiller ve ev aletleri.

Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM de dahil olmak üzere ulusal ve uluslararası standartlara uygunluğu sağlayan tam uyarlama ve test çözümleri sunar.

Teknik özellikler

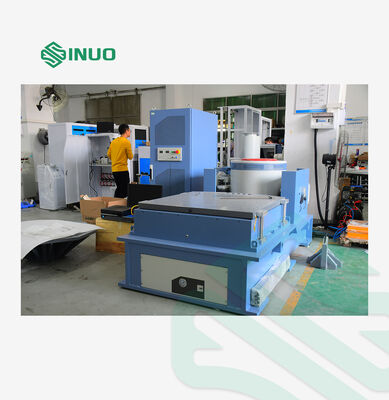

A07S23 Elektromanyetik Heyecan Jeneratörü

Maksimum Sinusoidal Heyecan Gücü	700 kgf (5880N) zirve
Maksimum Rastgele Heyecanlı Güç	600 kgf (5880N) r.ms
En yüksek çarpma uyarı kuvveti	1400 kgf (11760N) zirve
Frekans aralığı	1 ‰ 4000 Hz
Maksimum yer değiştirme	51 mm p-p
Maksimum Hız	2 m/s
Maksimum Hızlanma	100G (980 m/s2)
Maksimum Yük	300 kg
Titreme İzolasyon Frekansı	2.5 Hz
Hareketli sarmal çapı	Φ230 mm
Hareketli sarmal ağırlığı	7 kg
Masa vidaları	16×M10
Akış Sızıntıları	< 10 gauss
İzin verilen eksantrik moment	300 N.m
Ekipman Boyutları	915×740×780 mm ( dikey genişleme masası hariç)
Ekipmanın ağırlığı	880 kg (uzak kaydırma masası hariç)

SA-6K Dijital Değiştirme Güç Güçlendirici

Çıkış Gücü	7 KVA
Çıkış Voltajı	120 V
Çıktı Akımı	70 A
Güçlendirici Verimliliği	≥90%
Açık-kapalı seviye	116 kHz
SNR	≥ 65 dB
Gürültü	≤ 70 dB
Güçlendirici Boyutları	900×600×1130 mm

Servo Koruma Sistemi

Sıcaklık, rüzgar basıncı, aşırı hareket, aşırı gerilim, aşırı akım, giriş alt gerilimi, dış hatası, kontrol güç kaynağı, mantıksal hatası dahil olmak üzere kapsamlı koruma özellikleri,ve giriş faz kaybı izleme.

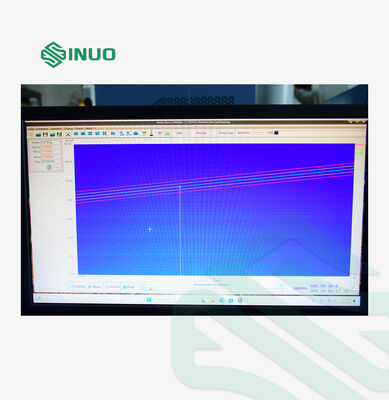

Dijital titreşim kontrolörü VCSusb-2

Donanım Yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol Fonksiyon Modülü	Sinüs, rastgele, klasik şok
Kontrol Bilgisayarı	LCD monitörü olan 17 inçlik orijinal marka bilgisayar
Yazılım	Çince/İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs frekans süpürme analizi, otomatik WORD test raporu üretimi

Sistem Hızlandırıcı

Frekans aralığı	1 ¢ 12000 Hz
Duyarlılık	30 PC/g
Sıcaklık aralığı	-40 ila 180°C

VT60 Dikey uzatma tablosu

Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Tablo Boyutu	600×600 mm
Sabit delik	M8 dikdörtgen dağılım, dayanıklı ve aşınmaya dayanıklı
Yukarı Sınır Kullanım Sıklığı	Sinus 1000 Hz, rastgele 2000 Hz
Ağırlık	Yaklaşık 48 kg

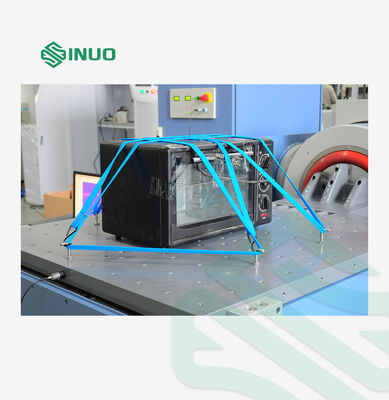

HG60 Yatay Yağ Filmi Kaydırma Masası

Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Tablo Boyutu	600×600×60 mm
Sabit delik	M8 dikdörtgen dağılım, dayanıklı ve aşınmaya dayanıklı
Yukarı Sınır Kullanım Sıklığı	Sinus 2000 Hz, rastgele 2000 Hz
Ağırlık	Yaklaşık 57 kg (bağlantı başı olmadan)

B402S Soğutma Ventilatörü

Fan Gücü	4 KW
Fan Akış Hızı	41 m3/s

Elektrik Gereksinimleri

Güç kaynağı	3 fazlı AC 380V/50Hz 18 KW
Sıkıştırılmış Hava	0.6 MPa
Toprak Direnci	≤4 Ω

Sistem Özellikleri

Yüksek Performans ve Güvenilirlik

DSP işlemcisi, gerçek zamanlı tepki vermesi için PC-bağımsız çalışmayla kapalı döngü kontrolünü sağlar. 24 bit çözünürlüklü ADC'ler, düşük gürültülü donanım tasarımı,ve yerleşik anti-aliasing filtreleri yüksek hassasiyet analizi ve güvenilir performans sağlar.

Kolay Çalışma

Anlayışlı arayüzü ve zengin yardımcı işlevleri olan Windows tabanlı uygulama yazılımı. Otomatik sihirbaz ve test raporu üretimi tekrarlayan görevleri basitleştirir. USB2.0 arayüzü sorunsuz bilgisayar bağlantısını sağlar.

Güçlü ve Esnek

Çoklu karmaşık görevleri destekleyen modüler titreşim kontrol platformu. Yapılandırılabilir donanım ve yazılım bileşenleri çeşitli test ve analiz gereksinimlerine uyarlanır.

Test Güvenliği

Küçük ölçekli sinyal kontrolü, sistem titreşim özelliklerini önizler. Çoklu güvenlik kontrolleri ve kilit ayarları, test edenleri, test nesneleri ve ekipmanları korur.Anlık test kapatması için yerleşik acil durum sonlandırma anahtarı.

Test Raporu Üretimi

Tek tıklamayla WORD veya PDF test raporlarının üretimi. Kapsamlı belgelendirme, test kontrol işlevleri, parametrelerin ayarlanması, hedef spektrum eğrileri ve zaman/sıklık alanı analizini içerir.Doğrudan baskı, önizleme ve çevrimiçi dağıtım yetenekleri.
