Çeşitli Eksenli Tablolarla EV Bileşenlerinin Test edilmesi için titreşim testi sistemi

Çeşitli Eksenli Tablolarla EV Bileşenlerinin Test edilmesi için titreşim testi sistemi

Marka Adı:	Sinuo
Model Numarası:	SN553-EV220H100VCS5X-4
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

sinüs itme:

20000N (2200kg.f)

Rastgele İtme:

20000N (2200kg.f)

Darbe İtişi:

40000N (4400kg.f)

Frekans Aralığı:

DG~3000Hz

Maksimum yer değiştirme:

51 mm

Maksimum Hız:

2m/s

Maksimum hızlanma:

981m/s2 (100g) (yüksüz)

Maksimum Yük:

400kg

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

700V Elektriksel Güvenlik Test Cihazları

GB 7258 Elektriksel Güvenlik Test Cihazları

ISO 6469 ev test cihazları

Ürün Tanımı

Çeşitli Eksenli Tablolarla EV Bileşenlerinin Test edilmesi için titreşim testi sistemi

Çevresel Stres Tarama (ESS), geliştirme ve üretim aşamalarında potansiyel ürün kusurlarını ortadan kaldırmada son derece etkilidir.Bu sistem, güvenilirlik artışına ulaşmak ve bakım maliyetlerini azaltmak için tasarım kusurlarını belirlemek için kritik bir araç olarak hizmet vermektedir..

Sistem Genel Görünümü

Titreme testi, pil arızasının erken tespit edilmesini, gerçek dünya çalışma koşullarını simüle etmesini ve yapısal dayanıklılık değerlendirmelerini gerçekleştirmesini sağlar.Bu çok yönlü sistem, lityum iyonlu batarya da dahil olmak üzere çeşitli pil türleri için güvenilir test çözümleri sağlar., nikel-metal hidrür, nikel-kadmyum ve kurşun asit pilleri, üreticiler, kalite kontrol departmanları ve araştırma kurumları için ideal hale getiriyor.

Sistem, kapsamlı yaşam döngüsü değerlendirmesi için ürün yorgunluk testini de destekliyor.

Sistem Çalışma Şeması

Test Sistemi Yapılandırması

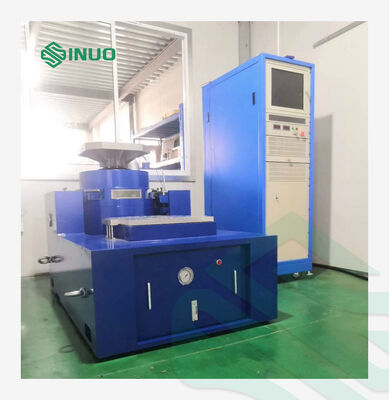

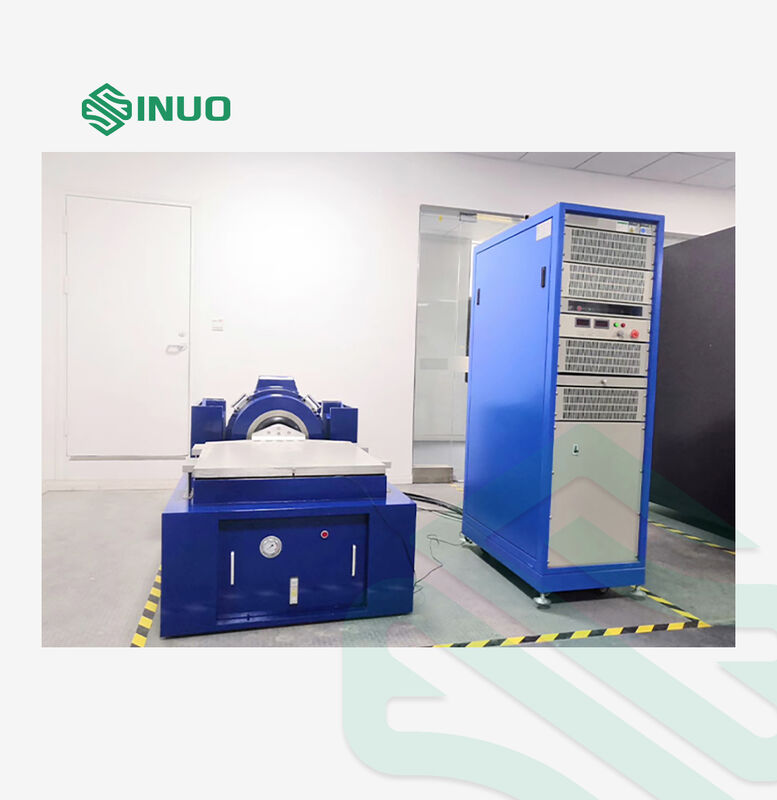

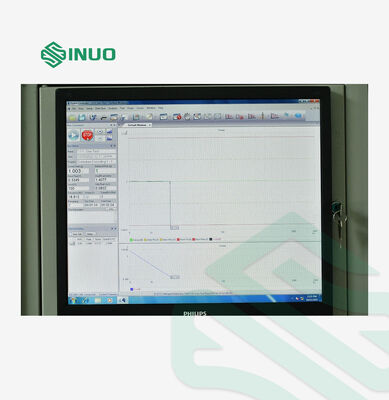

Titreşim test sistemi, ZZ-2000-21/S-1010 birleştirilmiş yatay titreşim jeneratöründen, TB-1010 dikey uzatılmış masadan, ses kesici ile FJ-2000 soğutma fanından oluşur.KA-21 dijital anahtarlama güç güçlendirici, ve VENZO-820 titreşim kontrol ölçüm cihazı. test parçasının boyutlarına göre özel dikey genişleme tabloları mevcuttur.Ekolojik test ekipmanlarına eklenebilir.

Bileşen Özetleri

ZZ-2000 titreşim jeneratörü

Magnetik alanın kuvvetini arttırmak ve manyetik akış sızıntısını azaltmak için çift manyetik devre yapısı
Hafif yapı ve yüksek yüksüz ivme için iskeletsiz hareketli bobin tasarımı
Üstün önyargı karşıtı yük kapasitesi için doğrusal rulman yönlendirmesi olan rulo kol süspansiyon sistemi
Yüksek taşıma kapasitesi ve mükemmel düşük frekans özellikleri sağlayan hava yayı destek sistemi
Trunnion titreşim yalıtımı, özel temellerin gerekliliğini ortadan kaldırır
Gelişmiş hava soğutmalı düşük gürültülü fan ve optimize edilmiş hava borusu tasarımı

KA-21 Dijital Değiştirme Güç Güçlendirici

Güç modülü kutusu, mantıksal modül kutusu, güç kaynağı modülü ve uyarılma düzleyici modülü içerir.
APT, Flint, Mitsubishi, Hitachi ve LG gibi dünyaca ünlü markalardan bileşenler kullanır.
Modül ve sistem operasyonel durumunun gerçek zamanlı izlenmesi
En iyi şebeke kapasitesinin kullanımı için %92 güç faktörü telafi
Yüksek sinyal-gürültü oranı için sinüzoidal frekans çarpım atış genişliği modülasyon teknolojisi
Zorlu hava soğutma sistemi ile% 92 dönüşüm verimliliği
% ≤ 2 paralel akım dengesizliği ile elektronik otomatik akım paylaşımı
Kapsamlı 18 nokta koruma sistemi

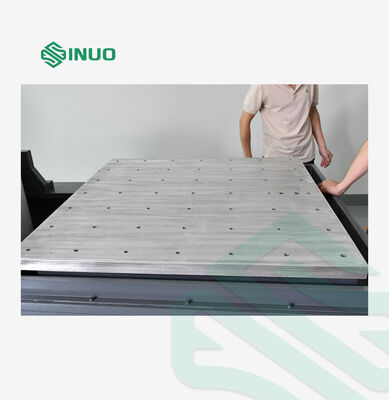

TB-1010 Dikey Genişleme Tablosu

Standart masa yüzeylerinden daha büyük ürünler için tasarlanan bu uzatma masası, hassas hesaplama ve dikkatli tasarım sayesinde en iyi performansı sağlar.Çalışma sıklığı için teknik özelliklerin korunması, hızlanma, amplitudun tekdüzeliği ve yan yönü.

SC-1010 Yatay genişleme slayt masası

Yüksek devrilme anı direnci ve yan kısıtlamaları ile tasarlanmıştır.ve yüksek basınçlı yağ filmi teknolojisi ile güvenilir performans.

Teknik Performans Özellikleri

Titreşme Jeneratörü (ZZ-2000) / Güç Güçlendirici (KA-21)

Parametreler	Spesifikasyon
Sinüs itme	20000N (2200kg.f)
Rastgele itme	20000N (2200kg.f)
Çarpışma itici gücü	40000N (4400kg.f)
Frekans aralığı	DC-3000Hz
Sürekli Yerinden Kaldırılma	51 mm
Maksimum Hız	2m/s
Maksimum Hızlanma	981m/s2 (100g) yük yok
Hareketli sarmal çapı	Φ320mm
Birinci Düzeyin Rezonans Frekansı	3200Hz ±5%
Maksimum Yük	400 kg
Güçlendirici çıkışı	21kVA
Sinyal-Gürültü oranı	> 65dB
Güç Güçlendirici Verimlilik	>90%

Fan (FJ-2000)

Parametreler	Spesifikasyon
Fan Gücü	7.5kW
Hava hacmi	0.71m3/dakikada
Rüzgar Basıncı	8800Pa
Ağırlık	200 kg

Yatay kaydırma masası (S-1010)

Parametreler	Spesifikasyon
Tablo Boyutu	1000 × 1000 mm
Maksimum Yük Taşıma	150 kg
Yukarı Sıklık Sınırı	Sinüs 800Hz, rastgele 2000Hz.
Masa malzemesi	Magnezyum Alüminyum Alaşımı

Dikey uzatma tablosu (TB-1010)

Parametreler	Spesifikasyon
Tablo Boyutu	1000 × 1000 mm
Maksimum Yük Taşıma	143 kg
Yukarı Sıklık Sınırı	Sinüs 800Hz, rastgele 2000Hz.
Masa malzemesi	Magnezyum Alüminyum Alaşımı

Ana yapılandırma listesi

- Hayır, hayır.	Adı	Model	Birim	KTY
1.1	Titreşme kayma masası	ZZ-2000/S-1010	SET	1
1.2	Dijital anahtarlama güç güçlendirici	KA-21	SET	1
1.3	Soğutma fanı	FJ-2000	SET	1
1.4	Dikey Genişleme Tablosu	TB-1010	SET	1
2.1	Dijital titreşim kontrol ölçüm cihazı	VENZO-820	SET	1
2.2	Kontrol Bilgisayarı	Dahili endüstriyel bilgisayar	SET	1
3.1	Yedek parçalar ve aletler	Ayrıntılı listeye göre	SET	1
3.2	Teknik belgeleri	Kullanım kılavuzları	SET	1

Kurulum Gereksinimleri

Üç fazlı dört tel 380V, 100A hava anahtarı
Toplam güç: 45kVA
Yerleştirme bakır telinin çapı ≥ 10 mm2
Hava kaynağı: 0.6-0.8MPa
Uygun yayıcılar ve çatal taşıyıcılar gereklidir.
