Elektrikli Araç Güç Aküsü için ISO 6469 Elektriksel Güvenlik Test Cihazları

Elektrikli Araç Güç Aküsü için ISO 6469 Elektriksel Güvenlik Test Cihazları

Uyumlu Standartlar ve Maddeler

ISO 6469-1:2019 Elektrikle çalışan karayolu araçları - Güvenlik özellikleri - Bölüm 1: Yeniden şarj edilebilir enerji depolama sistemi (RESS)

IEC 62196:2020 Fişler, prizler, araç konektörleri ve araç girişleri-Elektrikli araçların iletken şarjı

GB 7258-2017 Motorlu Taşıtların Çalıştırılması İçin Güvenlik Teknik Şartları

...

Ekipmana Genel Bakış

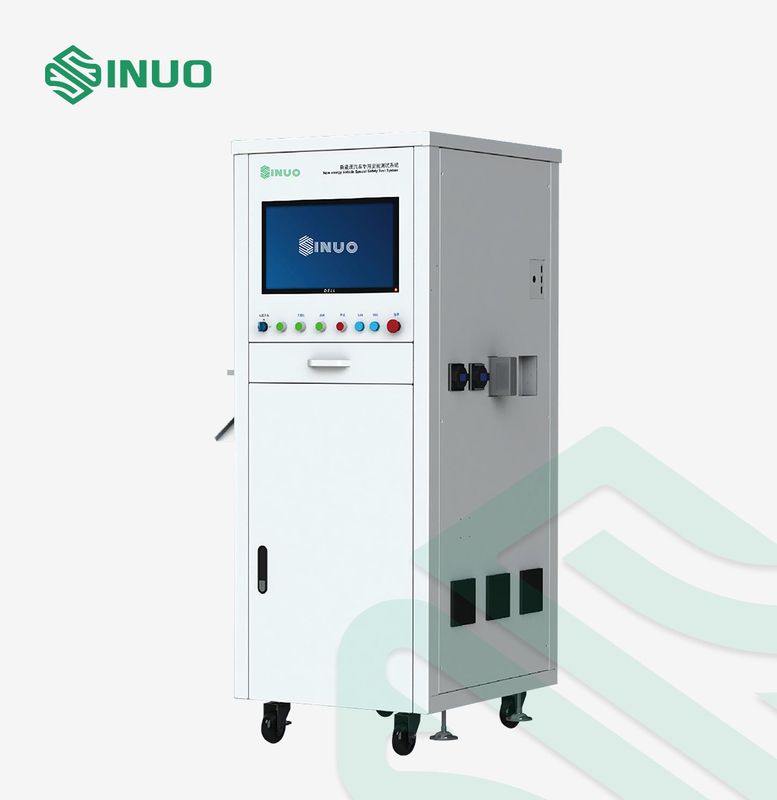

Elektrikli araçların temel bileşeni olarak, yeni enerji aracının güç pilinin performansı, tüm aracın performansını doğrudan belirler.Bu nedenle, güç pil sistemi güvenlik testi, yeni enerji araçlarının geliştirilmesinde önemli bir bağlantıdır.SNE6835 serisi Güç Akü Sistemi Güvenlik Test Cihazı, birçok yeni enerji aracı tüm otomobil fabrikası müşterisine başarıyla uygulanmıştır.

Test Projesi

1. CAN İletişim Testi: BMS iletişiminin normal olup olmadığını test etmek için.


2. Tek hücre voltaj testi: Üst bilgisayar tüm hücre voltajlarının maksimum ve minimum değerlerini okur ve ardından üst bilgisayarın maksimum ve minimum değerleri arasındaki farkı okur.


3. Tek hücre sıcaklık testi: Hücrenin en yüksek sıcaklığı, hücrenin en düşük sıcaklığı ve hücrenin sıcaklık farkı dahil.


4. SOC testi: pil takımının SOC değerini okuyun.


5. Toplam voltaj testi: akü sisteminin çıkış terminalinin toplam voltajı.


6. Yalıtım testi: Çıkış terminali ve hızlı şarj terminali dahil olmak üzere akü sisteminin yalıtım direnci testi.

Ana işlev

1. Çok kanallı: Potansiyel dengeleme testi, şarj soketinin yalıtım direnci, araç yalıtım direnci, yalıtım algılama işlevi doğrulaması, kapasite bağlantı testi, güç yükünün yalıtım direnci, AC dayanım voltajı, DC dayanım voltajı ve kaçak akım testi vb. dahil.

2. Ekran görüntüsü: 21,5 inç gerçek renkli LCD ekran kullanılır ve gözlem ve yargılama için uygun olan test sürecinin arayüzü görünür.


3.İzin yönetimi: yönetim için uygun olan çok seviyeli izin ayarı.


4. Veri yönetimi: Çeşitli verileri yönetin, verilerin bütünlüğünü ve güvenliğini koruyun ve üretim hattının veri yönetimi ihtiyaçlarını karşılamak için sorgulama ve dışa aktarma gibi işlevlere sahip olun.


5. Güvenlik koruması: Aşırı akım koruması, aşırı voltaj koruması, düşük voltaj koruması, kaçak akım koruması ve acil durum koruması vb.


6. Büyük veri: Büyük veri depolama ve analizini destekler;MES sistemi yerleştirme, vb.


7. Esnek başlatma: Tarama kodu başlatma, düğme başlatma, uzaktan başlatma vb. gibi birden çok başlatma yöntemini destekler.

Ana Özellikler

Teknik parametreler
