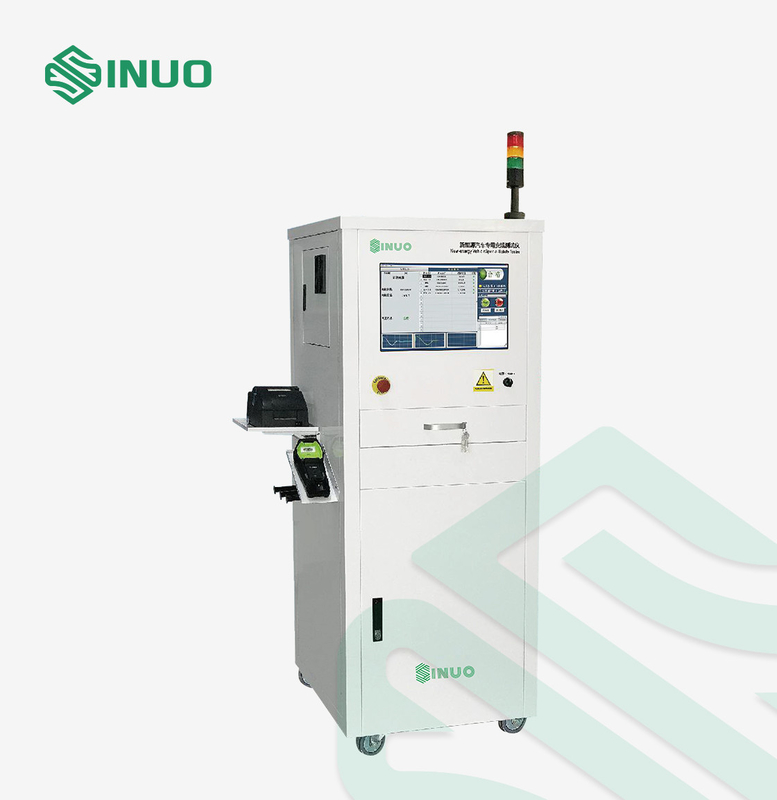

Yeni Enerji Elektrikli Araç İçin ISO 6469 AC DC Şarj Test Sistemi

Elektrikli Araç için ISO 6469 AC DC Şarj Fonksiyonu Test Sistemi

Uyumlu Standartlar ve Maddeler

ISO 6469-1:2019 Elektrikle çalışan karayolu araçları - Güvenlik özellikleri - Bölüm 1: Yeniden şarj edilebilir enerji depolama sistemi (RESS)

IEC 62196:2020 Fişler, prizler, araç konektörleri ve araç girişleri-Elektrikli araçların iletken şarjı

GB 7258-2017 Motorlu Taşıtların Çalıştırılması İçin Güvenlik Teknik Şartları

...

Ekipmana Genel Bakış

Şarj sistemi (AC/DC şarjı), yeni enerji aracı test sürecinde önemli bir test projesidir, SNE6802C serisi AC/DC şarj fonksiyonu test sistemi, standart test bileşenine uygundur, birçok yeni enerji tüm araç fabrikası müşterisinde kullanılmıştır, ürün kalitesi ve teknik hizmetler, müşterinin onayını ve tutarlı yüksek övgüyü kazandı.

Test Projesi

Hızlı şarj fonksiyonu testi:

Araç hızlı şarj fonksiyonunu test etmek için kullanılır.Şarj akımı, fiş sıcaklığı ve SOC parametrelerini değerlendirebilir, ardından kayıtları yükleyebilir.

Prensip: Bu test sistemi, aracı araç DC şarj portu üzerinden şarj ederek araç hızlı şarj fonksiyonunun normal olup olmadığını test etmek ve pil bilgilerini okumak için DC şarj yığınını simüle edecektir.

Yavaş şarj fonksiyonu testi:

Araç yavaş şarj fonksiyonunu test etmek için kullanılır.Şarj akımı parametrelerini değerlendirebilir, ardından kayıtları yükleyebilir.

Prensip: Bu test sistemi, aracı araç AC şarj portu üzerinden şarj ederek aracın yavaş şarj fonksiyonunun normal olup olmadığını test etmek için AC şarj yığınını simüle edecektir.

Ana işlev

1. Hepsi bir arada: Entegre hızlı şarj fonksiyonu tespiti, yavaş şarj fonksiyonu tespiti ve diğer birçok fonksiyon.

2. Ekran görüntüsü: 21,5 inç gerçek renkli LCD ekran kullanılır ve gözlem ve yargılama için uygun olan test sürecinin arayüzü görünür.


3. Açık platform: Test programı düzenleme işlevi, test projesi düzenleme işlevi, test raporu düzenleme ve yazdırma işlevi, kullanıcı izni ayar işlevi vb. ile donatılmıştır.


4. Tarama kodu işlevi: Araç VIN numarasını, VSN numarasını ve ana aksesuar numarasını kaydedebilir ve test tamamlandıktan sonra test raporunu yazdırmak için barkodu otomatik olarak ilişkilendirebilir.


5.İzin yönetimi: yönetim için uygun olan çok seviyeli izin ayarı.


6. Veri yönetimi: Çeşitli verileri yönetin, verilerin bütünlüğünü ve güvenliğini koruyun, üretim hattının veri yönetimi ihtiyaçlarını karşılamak için sorgulama ve dışa aktarma gibi işlevlere sahip olun.


7. Güvenlik koruması: Aşırı akım koruması, aşırı voltaj koruması, düşük voltaj koruması, kaçak akım koruması ve acil durum koruması vb.


8. Büyük veri: Büyük veri depolama ve analizini destekler;MES sistemi yerleştirme, vb.


9. Esnek başlatma: Tarama kodu başlatma, düğme başlatma, uzaktan başlatma vb. gibi birden çok başlatma yöntemini destekler.

10. Akıllı karar: Temel göstergelerin tümü, üst ve alt sınırları belirleme, otomatik olarak karar verme ve kaçırılan denetimlerin oluşmasını etkili bir şekilde önleme işlevine sahiptir.
