IEC62133 3 Eksenli Salkım Masa titreşim test sistemi Pil testi için

IEC62133 3 Eksenli Salkım Masa titreşim test sistemi Pil testi için

Marka Adı:	Sinuo
Model Numarası:	SN553-EV207HG40VT40VCSusb-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Maks. darbe uyarma kuvveti:

1400Kg.f ((11760N) zirve

Maks. rastgele heyecan verici güç:

600Kg.f (6860N) r.ms

Maks. sinüzoidal uyarma kuvveti:

700Kg.f (7000N) zirve

Maks. Yerinden etme:

51 mm sayfa

Maks. Hız:

2m/s

Maks. Hızlanma:

100g

Maks. Yük:

300 kg

Frekans Aralığı:

1~4000Hz

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

750V 65A ac dc şarj test sistemi

ISO 6469 ac dc şarj test sistemi

300V 30A ac dc güç analizörü

Ürün Tanımı

IEC62133 3 Eksenli Sarsıntı Masası Pil Test Sistemi

Bu profesyonel titreşim test sistemi, IEC62133 standartlarına uygun olarak pil testi için özel olarak tasarlanmıştır. Devre kartları, uçak bileşenleri, otomotiv parçaları ve ev aletleri dahil olmak üzere endüstriyel ürünler için kapsamlı uyarma ve test çözümleri sunar.

Ürün Uygulamaları

Titreşim testi, kontrollü uyarma veya şoka maruz bırakarak bileşenlerin ve cihazların gerçek dünya ortamlarında nasıl tepki verdiğini değerlendirir. Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM dahil olmak üzere uluslararası standartlara göre ürün kalitesini doğrulayan eksiksiz test çözümleri sunar.

Titreşim Makinesi Seçimi ve Teknik Özellikleri

Test Parametreleri:

Test Türleri: Sinüs süpürme; Rastgele titreşim
Frekans Tepki Aralığı: 2-5000Hz
Seçim Formülü: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

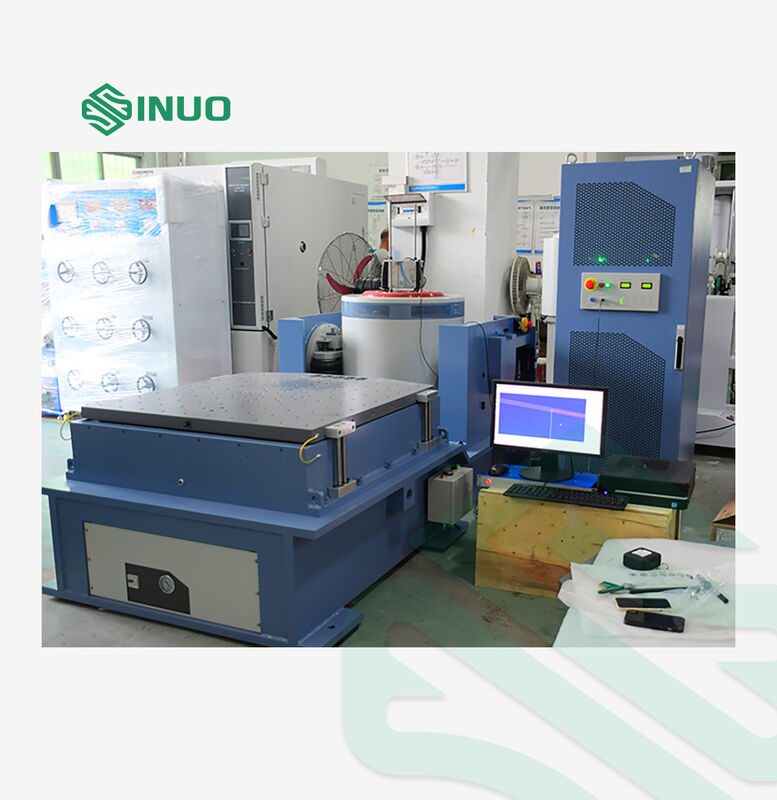

Ekipman Yapılandırması

Bileşen	Yapılandırma
Titreşim masası gövdesi	A07S23 elektromanyetik uyarma jeneratörü
Otomatik merkezleme kontrol cihazı	Hareketli bobin merkezleme sistemi
Soğutma sistemi	B402S Soğutma fanı

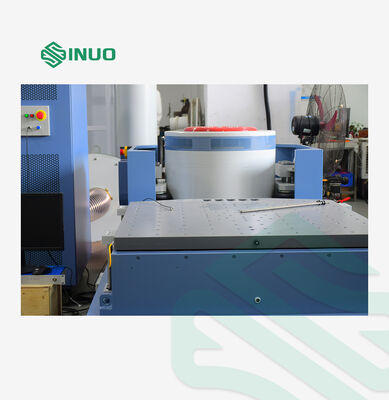

Dikey uzatma masası	VT40 (400×400mm)
Yatay kayar masa	HG40 (400×400mm)
Güç amplifikatörü	LAO7K dijital anahtarlamalı güç amplifikatörü
Koruma sistemi	Servo koruma sistemi
Titreşim kontrol cihazı	VCSusb-2 dijital titreşim kontrol cihazı
Kontrol bilgisayarı	Windows 10 ile 17" LCD monitör

Teknik Parametreler

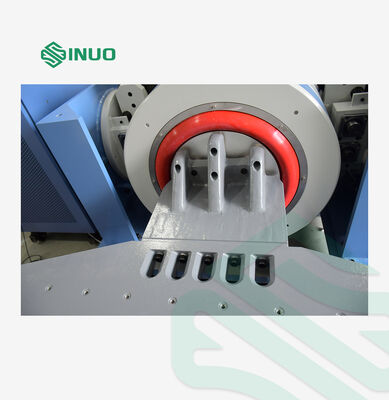

A07S23 Elektromanyetik Uyarma Jeneratörü

Maksimum sinüzoidal uyarma kuvveti: 700Kg.f (7000N) tepe

Maksimum rastgele uyarma kuvveti: 600Kg.f (6860N) r.ms

Frekans aralığı: 1-4000 Hz

Maksimum yer değiştirme: 51 mm p-p

Maksimum ivme: 100G (980 m/s²)

Maksimum yük: 300 kg

Ekipman ağırlığı: 880 kg

LAO7K Dijital Anahtarlamalı Güç Amplifikatörü

Çıkış gücü: 7KVA

Çıkış gerilimi: 120V

Amplifikatör verimliliği: ≥90%

Temel Sistem Özellikleri

Gelişmiş Hareketli Bobin Tasarımı: Çift yataklı kılavuzluk, üstün dayanıklılık için dinamik eksenel geçişi ve dönüşü azaltır
Çift Manyetik Devre Yapısı: Düşük akı kaçağı ve düzgün manyetik alan dağılımı
Gelişmiş Soğutma Sistemi: Geliştirilmiş soğutma verimliliğine sahip petek hava kanalı tasarımı
Dijital Anahtarlamalı Güç Amplifikatörü: Mükemmel sinyal-gürültü oranı ile AB CE standartlarını karşılayan yüksek kararlılık
Kapsamlı Koruma Sistemi: Aşırı gerilim, aşırı sıcaklık ve aşırı yer değiştirme koruması dahil olmak üzere eksiksiz güvenlik özellikleri
Yüksek Performanslı Titreşim Kontrol Cihazı: Hassas kontrol için 24 bit çözünürlüğe sahip 32 bit kayan noktalı DSP işlemci
Otomatik Test Raporlaması: Kapsamlı veri analizi ile Word veya PDF test raporlarının tek tıklamayla oluşturulması

Elektriksel Gereksinimler

Güç kaynağı: AC 3 fazlı 380V/50Hz 17KVA

Basınçlı hava: 0.6Mpa

Toprak direnci: ≤4Ω
