Ürün uygulaması

Titreşim testi, bir bileşenin veya cihazın gerçek bir ortamda nasıl tepki vereceğini görmek için onu uyarma veya şok etme eylemidir. Titreşim testinin uygulama alanı, devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri gibi endüstriyel ürünlerden son derece geniştir.

Sinuo size tüm uyarma ve test şemasını sağlayabilir ve GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM gibi ulusal ve uluslararası standartlara göre ürünlerinizin kalitesini kanıtlayabilir.

Titreşim makinesi seçim formülü ve titreşim jeneratörü yapı şeması

1. Müşterinin şirketi tarafından sağlanan test koşulları;

2. Test türü: Sinüs süpürme；Rastgele；Klasik Şok;

3. Frekans tepki aralığı: 1-2700Hz

4. Formül: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Ekipman Ana Şeması

Ekipman yapılandırma talimatları

Ekipman teknik parametreleri

1. Titreşim Tablası Gövdesi

1.1 Hareketli bobin

Titreşim tablası, döküm ve elle işlenmiş hareketli bobinler, optoelektronik yük destek sistemi ve çift yataklı eksenel kılavuz ile donatılmıştır. Çift yataklı kılavuz, üstün dayanıklılık için titreşim testi sırasında dinamik eksenel geçişi ve dönüşü azaltmaya yardımcı olan benzersiz bir özelliktir.

1.2 Uyarma bobini

Çift manyetik devre yapısı, düşük akı kaçağı, düzgün manyetik alan.

1.3 gövde yüzeyi

Gelişmiş fosfatlama işlemi ve otomobil boyası teknolojisi kullanılarak uzun süreli aşınma ve paslanma önleyici etkileri vardır.

1.4 Tabla soğutması:

Düşük gürültülü fanlar kullanın ve tablanın hava giriş yapısını iyileştirin. Uyarma bobini petek hava kanalı kullanır ve orta manyetik halka çift katmanlı şönt hava kanalı kullanır. Soğutma etkisini artırmak için yeni bir hava kanalı tasarımı benimsenmiştir.

2. LA Dijital Anahtarlamalı Güç Amplifikatörü

LA serisi dijital anahtarlamalı güç amplifikatörü güvenilir IGBT teknolojisini benimser:

a. Yüksek kararlılık ve güvenilirlik

b. AB "CE" standardının gereksinimlerini karşılayın

c. Sinüzoidal frekans çarpımı darbe genişliği modülasyon teknolojisi kullanılarak, güç amplifikatörünün sinyal-gürültü oranı yüksektir.

d. Anahtarlamalı güç kaynağının çalışma prensibini kullanarak, dönüşüm verimliliği yüksektir.

e. Elektronik otomatik akım paylaşım teknolojisini kullanma

f. İyi güvenlik performansı.

3. Servo koruma sistemi

Güç şebekesi aşırı gerilimi, düşük gerilim, faz kaybı, mantık arızası, güç modülü geçişi, aşırı sıcaklık, çıkış aşırı akımı, çıkış aşırı gerilimi, sürücü gücü, platform aşırı yer değiştirmesi, platform sıcaklığı, harici kilitleme vb. dahil olmak üzere eksiksiz koruma fonksiyonları.

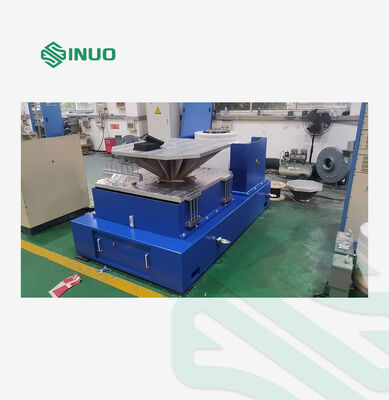

4. Dikey genişletme platformu

Uzatma platformu genellikle daha büyük montaj numuneleri için bir platform olarak kullanılır ve kare veya yuvarlak veya kullanıcı tanımlı olabilir. Genişletilmiş platformun dinamik özelliklerinin etkisini azaltmak için, tüm genişletilmiş platformların modal frekansları için modellenmesi ve analiz edilmesi gerekir. Bu uzatma platformları tipik olarak magnezyum alaşımından dökülür ve sönümleme malzemesi takılır.

5. Fotoelektrik otomatik merkezleme sistemi

Hareketli bobinin konumunu otomatik olarak ayarlayarak dengeli bir durumda kalmasını sağlar. Otomatik bir merkezleme sistemi, hareketli bobinin yükleme ve boşaltma sırasında her zaman ortalanmasını sağlar.

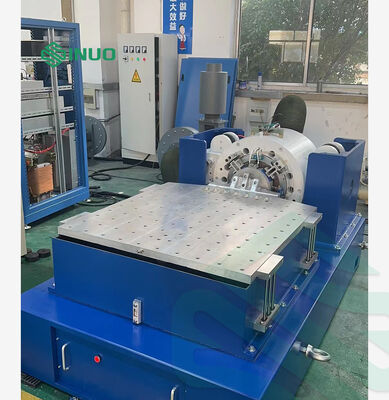

6. Yatay kaydırak

Yatay kaydırak tasarımı, yüksek devrilme momentlerine ve yanal kısıtlamaya sahiptir. Bu tasarım konsepti, standart bir yatay kaydırak tertibatı ile birleştirildiğinde, kılavuz yağ filmi sönümleme özelliklerini korurken yüksek dinamik moment kısıtlaması sağlar. Yatay kaydırak, bir kaydırak plakası, konektör, doğal granit levha, yatay kaydırak tabanı ve bağımsız bir yağ beslemesinden oluşur.

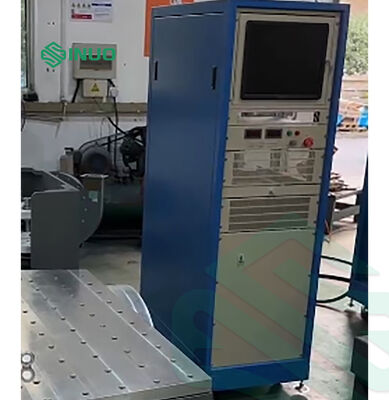

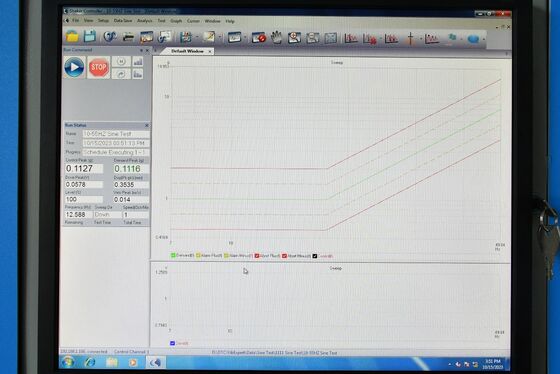

7. Dijital titreşim kontrol cihazı

Titreşim kontrol cihazı, gelişmiş dağıtılmış yapı sistemini benimser. Kapalı döngü kontrolü DSP işlemcisi tarafından gerçekleştirilir ve PC, kontrol döngüsünden bağımsızdır. Kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlar. Test sistemindeki herhangi bir değişikliğe zamanında ve hızlı bir şekilde yanıt verebilir. Kontrolün kararlılığını ve yüksek hassasiyetini sağlayın. Donanım, 300MHz'e kadar ana frekansa sahip 32 bit kayan noktalı bir DSP işlemci ve 24 bit çözünürlüğe sahip bir ADC/DAC kullanır. Yüksek hassasiyetli kayan noktalı dijital filtreleme ve donanım devreleri ile düşük gürültülü tasarım teknolojisi. Kontrol cihazı, dinamik aralığı rastgele 90dB'den büyük ve sinyal-gürültü oranı 100dB'den büyüktür.

Özellikler

a. Yüksek performans ve güvenilirlik

Kapalı döngü kontrolü DSP işlemcisi tarafından gerçekleştirilir ve PC, kontrol döngüsünden bağımsızdır. Kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlar. Test sistemindeki herhangi bir değişikliğe zamanında ve hızlı bir şekilde yanıt verebilir. Kontrolün güvenilirliğini ve yüksek hassasiyetini sağlayın. Tüm giriş kanalları, 24 bit çözünürlüklü ADC'lere, düşük gürültülü donanım tasarımına ve yüksek hassasiyetli analizi etkili bir şekilde garanti eden yerleşik analog ve dijital anti-aliasing filtrelerine sahiptir.

b. Kullanımı kolay

Windows tabanlı uygulama yazılımının kullanımı kolaydır ve yardımcı fonksiyonlar açısından zengindir. Sistemin güçlü otomatik sihirbazı ve otomatik test raporu oluşturma işlevi, tekrarlayan ve sıkıcı test görevlerini kolaylaştırır. Test parametre ayarları zengin ve titizdir ve USB2.0 arayüzü, bilgisayarla daha yakın ve uyumlu bir şekilde bağlanmasını sağlar.

c. Güçlü fonksiyonlar ve esneklik

Titreşim kontrol cihazı, birden fazla karmaşık görevi tamamlayabilen güçlü bir titreşim kontrol platformudur. Aynı donanım platformunda, farklı test ve analiz ihtiyaçlarınızı karşılamak için çeşitli analiz görevlerini tamamlamak üzere farklı uygulama yazılımları yapılandırılabilir. Kontrol cihazı, farklı ihtiyaçları karşılamak için farklı kullanıcı ihtiyaçlarına göre ilgili donanım ve yazılımı yapılandırabilen modüler bir tasarım benimser.

d. Test güvenliği

Kontrol cihazı, sistem titreşim kontrolünün önizlemesini almak için küçük ölçekli sinyal kontrolü sağlar. Bu yöntem, test mühendislerinin gürültü seviyelerini önceden belirlemesine yardımcı olur. Ve sistemin transfer fonksiyonu ve diğer özellikleri hakkında kabaca bir anlayışa sahip olun. Ayrıca çoklu güvenlik kontrolleri ve kilitleme ayarları vardır. Test cihazlarının, test nesnelerinin ve titreşim tablası ekipmanlarının güvenliği en üst düzeyde garanti edilir. Sistemde bir anormallik varsa, testi sonlandırmak için sistemin yerleşik sonlandırma tuşuna hemen basabilirsiniz.

e. Test raporu oluşturma

Word formatında veya PDF formatında test raporlarının tek tıklamayla hızlı bir şekilde oluşturulmasını destekler. Mevcut test sonuçlarını elde etmek için yalnızca rapor oluşturma düğmesine tıklamanız yeterlidir. Temel test kontrol fonksiyonunun açıklamasından, belirli test ayar parametrelerine, kontrol hedef spektrum eğrisinden, test zaman etki alanı ve frekans etki alanı eğrisine kadar her şey mevcuttur. Farklı test raporu özelliklerine göre değiştirmeniz ve yapmanız uygundur. Doğrudan yazdırılabilir ve önizlenebilir ve çevrimiçi olarak gönderilebilir.

Dijital titreşim kontrol cihazının ana teknik parametreleri
