UN 38.3 Standart Pil Titreşim Test Sistemleri (Sinüs, Rastgele, Şok Testi)

UN 38.3 Standart Pil Titreşim Test Sistemleri (Sinüs, Rastgele, Şok Testi)

Marka Adı:	Sinuo
Model Numarası:	SN553-EV222VT50VC-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

sinüs kuvveti:

2200Kg.f tepe

Şok gücü:

4400Kg.f zirve

Maks. Hızlanma:

100g

Maks. Yerinden etme:

51 mm sayfa

Maksimum Hız:

2.0m/s

Soğutma Yöntemi:

hava soğutma

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

ISO 6469 Elektriksel Güvenlik Test Cihazları

5000V Elektriksel Güvenlik Test Cihazları

GB 38032 elektriksel güvenlik test cihazı

Ürün Tanımı

UN 38.3 Standart Pil Titreşim Test Sistemleri

UN 38.3 standartlarına göre pil testleri için tasarlanmış, sinüs, rastgele ve şok test yeteneklerine sahip kapsamlı titreşim test sistemleri.

Ürün Uygulaması

Titreşim testi, bileşenleri ve cihazları uyararak veya şok ederek gerçek dünya çevresel koşullarını simüle eder. Sistemlerimiz, devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri dahil olmak üzere endüstriyel sektörlerde yaygın olarak uygulanmaktadır.

Sinuo, ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM dahil olmak üzere uluslararası standartlara göre ürün kalitesini doğrulayan eksiksiz uyarma ve test çözümleri sunmaktadır.

Titreşim Makinesi Seçim Parametreleri

Müşteri tanımlı test koşulları
Test türleri: Sinüs süpürme ve Rastgele titreşim
Frekans tepki aralığı: 2-5000Hz
Seçim formülleri: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Ekipman Yapılandırması

Bileşen	Yapılandırma Detayları	Miktar
Titreşim tablası gövdesi	A20S32 elektromanyetik uyarma jeneratörü	1 SET
Otomatik merkezleme kontrol cihazı	Hareketli bobin için	1 SET
Soğutma fanı	B752 (susturucu dahil)	1 SET

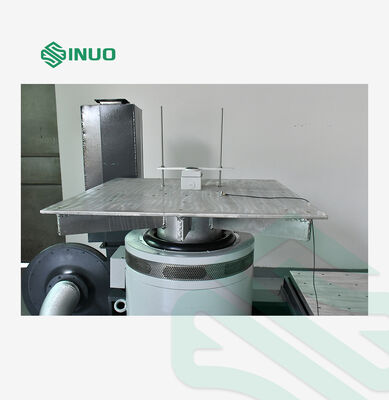

Dikey uzatma tablası	VT50 (500×500mm)	1 SET
Dijital anahtarlamalı güç amplifikatörü	LA-24K dijital anahtarlamalı güç amplifikatörü	1 SET
Servo koruma sistemi	Komple koruma sistemi	1 SET
Uyarma güç kaynağı	Güç kaynağı ünitesi	1 SET
Dijital titreşim kontrolörü	VCS-2 dijital titreşim kontrolörü	1 SET
Sistem ivmeölçer	İvme ölçümü	2 ADET
Kontrol yazılımı	Kurulum CD'si	1 SET
Kontrol bilgisayarı	Bilgisayar sistemi	1 SET
Aksesuarlar	Bağlantı kabloları/hava boruları	1 SET
Aksesuar araçları	T-tipi anahtar, altıgen anahtar, tornavida vb.	1 SET
Titreşim basınç çubuğu	Basınç çubuğu kelepçesi	1 SET

Teknik Özellikler

A20S32 Elektromanyetik Uyarma Jeneratörü

Maksimum sinüsoidal uyarma kuvveti	2200Kg.f tepe
Maksimum Rastgele Uyarma Kuvveti	2200Kg.f r.ms
Maksimum darbe uyarma kuvveti	4400Kg.f tepe
Frekans Aralığı	1～3000 Hz
Maksimum yer değiştirme	51 mm p-p
Maksimum hız	2m/s
Maksimum ivme	100G (980 m/s²)
Birinci dereceden rezonans frekansı	3200 Hz±%5
Maksimum yük	400 kg
Titreşim izolasyon frekansı	2.5 Hz
Hareketli bobin çapı	Ф340 mm
Hareketli bobin ağırlığı	22kg
Tablaya vida	17×M10
Akı kaçağı	<10gauss
İzin verilen eksantrik moment	500N.m
Ekipman boyutu	1080mmU×920mmG×1050mmY (dikey genişletme tablası hariç)
Ekipman ağırlığı	1900 kg (Yatay kayar tabla hariç)

LA-24K Dijital Anahtarlamalı Güç Amplifikatörü

Çıkış gücü	22KVA
Çıkış voltajı	100V
Çıkış akımı	220A
Amplifikatör verimliliği	≥%90
Harmonik bozulma	%0.5 THD @ 500Hz
SNR	>75dB
Giriş sinyali aralığı	±10 Vpeak
Çıkış DC kararlılığı	<5mVdc
Amplifikatör boyutu	G910mm×D610mm×1150mm
Amplifikatör Ağırlığı	470 KG

Dijital Titreşim Kontrol Cihazı VCS-2

Donanım yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol fonksiyon modülü	Sinüs, rastgele, klasik şok
Kontrol bilgisayarı	17'' orijinal marka bilgisayar, LCD monitör, Windows 10
Yazılım	Çince/İngilizce çalışma, zaman etki alanı ve frekans etki alanı analizi, sinyal kaynağı, sinüs frekans süpürme analizi, otomatik WORD test raporu oluşturma
Sistem hızlandırıcı C04A07	Frekans aralığı: 1-12000Hz, Hassasiyet: 50mv/g, Sıcaklık aralığı: -24~250°C

Sistem Bileşenleri ve Özellikleri

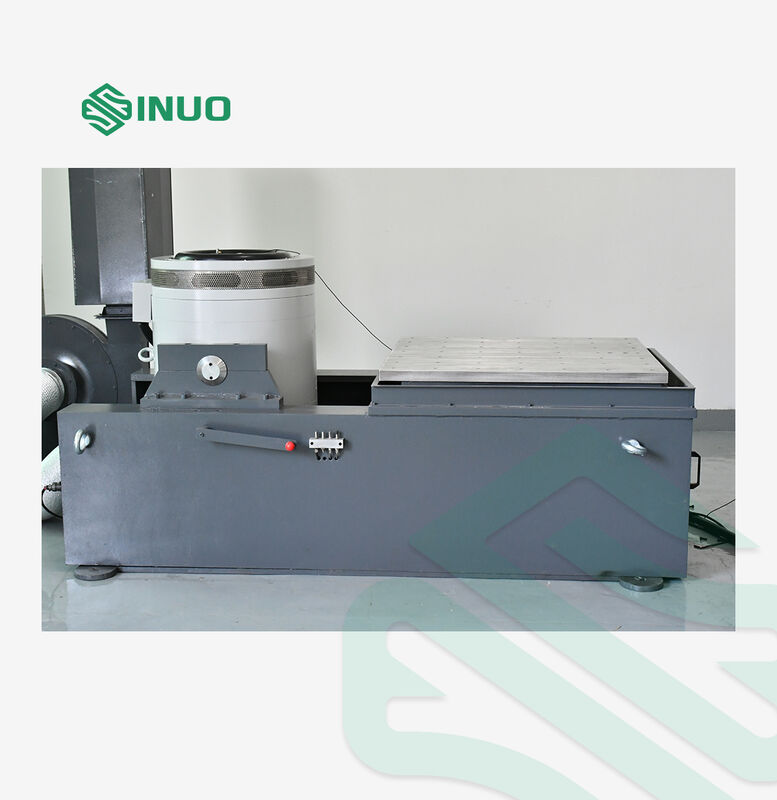

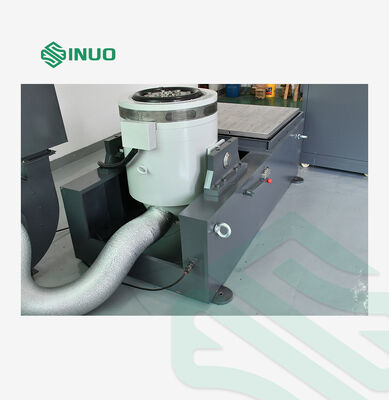

Titreşim Tablası Gövdesi

Hareketli Bobin: Üstün dayanıklılık için optoelektronik yük destek sistemi ve çift yataklı eksenel kılavuz ile döküm ve elle işlenmiş
Uyarma Bobini: Düşük akı kaçağı ve düzgün manyetik alan ile çift manyetik devre yapısı
Gövde Yüzeyi: Uzun süreli aşınma ve pas direnci için gelişmiş fosfatlama işlemi ve otomotiv boya teknolojisi
Tablo Soğutma: Uyarma bobini için petek hava kanalı ve orta manyetik halka için çift katmanlı şönt hava kanalı ile geliştirilmiş hava girişi yapısına sahip düşük gürültülü fanlar

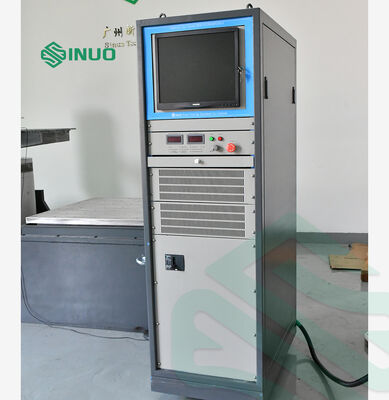

LA Dijital Anahtarlamalı Güç Amplifikatörü

MOSFET veya IGBT teknolojisi ile yüksek kararlılık ve güvenilirlik
AB "CE" standartlarına uygun
Sinüsoidal frekans çarpımı darbe genişliği modülasyonu kullanarak yüksek sinyal-gürültü oranı
Anahtarlamalı güç kaynağı teknolojisi ile yüksek dönüşüm verimliliği
Elektronik otomatik akım paylaşım teknolojisi
Mükemmel güvenlik performansı

Dijital Titreşim Kontrol Cihazı Özellikleri

Yüksek Performans: 300MHz frekanslı ve 24 bit çözünürlüklü ADC/DAC'ye sahip 32 bit kayan noktalı DSP işlemci
Kullanıcı Dostu: Otomatik sihirbaz ve test raporu oluşturma özellikli Windows tabanlı uygulama yazılımı
Esnek: Çoklu analiz görevlerini ve yapılandırmalarını destekleyen modüler tasarım
Güvenlik: Çoklu güvenlik kontrolleri, kilitleme ayarları ve acil durum sonlandırması
Raporlama: Kapsamlı verilerle Word veya PDF test raporlarının tek tıklamayla oluşturulması

Kontrol Cihazı Teknik Parametreleri

Giriş Kanalı Özellikleri

Giriş kanalı sayısı	2 eşzamanlı giriş kanalı
Giriş sinyali türü	Gerilim/yük
Giriş Empedansı	>110 kΩ
Maksimum gerilim giriş aralığı	±10V
Maksimum yük giriş aralığı	±10000PC
Sinyal-Gürültü Oranı	>100dB
Filtre	160dB/oktav analog filtre
Analog/dijital dönüştürücü (ADC)	24 bit çözünürlük, Dinamik aralık: 114dB, Maksimum örnekleme frekansı 192kHz

Çıkış Kanalı Özellikleri

Çıkış kanalı sayısı	1 çıkış kanalı
Çıkış sinyali türü	Gerilim sinyali
Çıkış Empedansı	<30Ω
Maksimum gerilim çıkış aralığı	±10V
Maksimum çıkış akımı	100mA
Genlik doğruluğu	2mV
Harmonik bozulma	<-95dBfs
Filtre	60dB/oktav analog filtre

Kontrol Cihazı Fonksiyon Yetenekleri

Rastgele Kontrol

Gerçek zamanlı çok kanallı kapalı döngü kontrolü için transfer fonksiyonu eşitlemeli Gauss rastgele sinyal çıkışı. Frekans aralığı: 0-4800Hz (18750Hz'e kadar genişletilebilir) ve kontrol gücü aralığı >90dB.

Sinüs Kontrolü

Genlik kontrolü ile yüksek kaliteli sinüs ve sinüs süpürme sinyalleri. Frekans aralığı: 1Hz-5000Hz (10000Hz'e kadar genişletilebilir) ve harmonik bozulma <-100dB.

Klasik Şok

Yarım sinüs dalgası, çan dalgası, dikdörtgen dalga, yamuk dalga ve çeşitli testere dişi dalga biçimlerini destekler. 0,5 ila 3.000mS arası darbe süresi, MIL-STD-810 ve ISO standartlarına uygundur.

Ekipman Yükleme Notu: Bu sistem bir tondan fazla ağırlığındadır. Müşteriler, kurulum için uygun boşaltma araçları ve ekipmanları hazırlamalıdır.
