ASTM 100G Yüksek Hassasiyetli 2 Kanallı Girişli Titreşim Test Sistemi

ASTM 100G Yüksek Hassasiyetli 2 Kanallı Girişli Titreşim Test Sistemi

Marka Adı:	Sinuo
Model Numarası:	SN553-EV211VT30VCS-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Max. Maks. sine force sinüs kuvveti:

1000kg.f Pik

Maks. Yerinden etme:

51 mm sayfa

Maks. Hızlanma:

100g

Yük:

300 kg

Dikey Uzatma Masası:

300mm*300mm

Yazılım:

Sinüs, Rastgele, Klasik Şok

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

6000V Elektriksel Güvenlik Test Cihazları

5000V 40mA Elektriksel Güvenlik Test Cihazları

ISO 6469 Elektrikli Binek Araç

Ürün Tanımı

ASTM 100G 2 kanal girişli yüksek hassas titreşim test sistemi

ASTM 100G titreşim test sistemi, sıkı endüstriyel test uygulamaları için tasarlanmış 2 kanallı giriş yeteneği ile yüksek hassas titreşim testi sunar.

Ürün Uygulamaları

Titreşim testi, bileşenlerin ve cihazların kontrol edilen heyecan veya şoka maruz bırakılarak gerçek dünya ortamlarında nasıl tepki verdiğini değerlendirir.Bu sistem, devre kartları da dahil olmak üzere çok çeşitli endüstriyel uygulamalara hizmet eder., uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM de dahil olmak üzere ulusal ve uluslararası standartlara uygun kapsamlı uyarılma ve test çözümleri sunar.

titreşim testi özellikleri

Test türleri: Sinus tarama, rastgele, şok
Frekans yanıt aralığı: 1-3300Hz
Seçim formülü: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2, D = A / 0,002F2, F = M ((kg) × A ((g)

Ekipman konfigürasyonu

Bileşen	Yapılandırma	miktarı
Titreme masası gövdesi	A11S24 elektromanyetik uyarma jeneratörü	1 SET
Soğutma sistemi	B402 Soğutma fanı (sessizleyici dahil)	1 SET
Dikey masa	VT30 Dikey uzatma tablosu (300mm*300mm)	1 SET
Merkezleme sistemi	Dinamik sarmal için otomatik merkezleme sistemi	1 SET
Güç güçlendirici	LA10K dijital anahtarlama güç güçlendirici	1 SET
Koruma sistemi	Servo koruma sistemi	1 SET
Güç kaynağı	Harekete geçirme güç kaynağı	1 SET
Kontrolör	Dijital titreşim denetleyicisi ana motor	1 SET
Sensörler	Sistem hızlandırma sensörü	1 PCS
Bilgisayar sistemi	Kontrol bilgisayarı, kontrol yazılım kurulum CD	1 SET
Aksesuarlar	Uzatılmış bağlantı kabloları/hava boruları	1 SET
Belgelendirme	Uygulama talimatları, denetim raporları, sertifikalar, bakım kılavuzları	1 SET
Aletler	Aksesuar araçlar	1 SET
Montaj	Titreyen basınç çubuğu/basınç çubuğu sıkıştırıcı	1 SET

Teknik parametreler

A11S24 Elektromanyetik Heyecan Jeneratörü

Maksimum sinüzoidal uyarılma kuvveti:1000kg.f zirve

Maksimum rastgele heyecanlandırıcı kuvvet:1000kg.f rms

En yüksek çarpma uyarı gücü:2000Kg.f zirve

Frekans aralığı:1 ′′3300 Hz

Maksimum yer değiştirme:51 mm p-p

En yüksek hız:2.0m/s

Maksimum hızlandırma:100G

Birinci sıra rezonans frekansı:2500 Hz±5%

Yük:300 kg

Titreme izole frekansı:2.5 Hz

Hareketli sarmal çapı:F240 mm

Elektrikli tahrik ağırlığı:11kg

Masanın üzerine vida:17×M10

Akış sızıntısı:< 1 mT (10 Gauss)

İzin verilen eksantrik moment:500N.m

Ekipmanın boyutu:915mmx740mmx785mm (uzantılı masa hariç)

Ekipmanın ağırlığı:880Kg (Yatay kaydırma masası hariç)

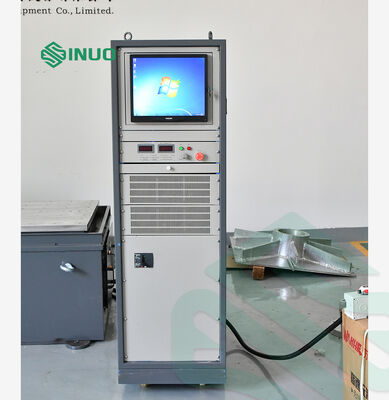

LA10K Dijital Aktarma Gücü Amplifikatörü

Çıkış gücü:12KVA

Çıkış voltajı:120V

Çıkış akımı:100A

SNR:> 65dB

Amplifier boyutu:600mmx900mmx1130mm

Servo Koruma Sistemi

Sıcaklık, rüzgar basıncı, aşırı hareket, aşırı gerilim, aşırı akım, giriş alt gerilimi, dış hatası, kontrol güç kaynağı, mantık hatası dahil olmak üzere kapsamlı koruma fonksiyonları,ve giriş faz kaybı.

Dijital titreşim denetleyicisi VCS-2

Donanım yapılandırması:2 giriş kanalı, 1 çıkış kanalı

Kontrol fonksiyonu modülü:Sinüs, rastgele, klasik şok

Kontrol bilgisayarı:17 inçlik LCD monitörü, klavye/optik fare olan orijinal marka bilgisayarı

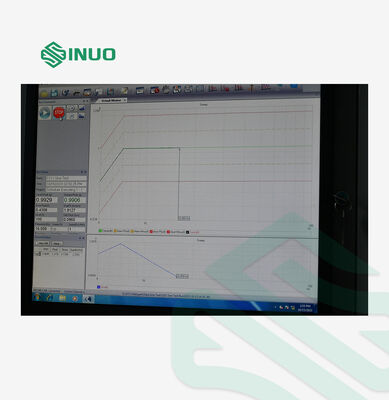

Yazılım:İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs frekansı süpürme analizi, otomatik WORD test raporu üretimi

İşletim sistemi:Windows 10

Hızlandırma sensörü LTE:Frekans aralığı: 1-7000Hz, Duyarlılık: 30pc/g, sıcaklık aralığı: -40 - 180°C

VT30 Dikey uzatma tablosu

Malzeme:Magnezyum alaşımı, yüzey sertliği anodize edilmiş

Masa boyutu:300 mm × 300 mm

Sabit delik:M8 paslanmaz çelik vida koltuğu

Yukarı sınır kullanım sıklığı:Sinus 2000 Hz, rastgele 2000 Hz

Ağırlık:Yaklaşık 9 kilo.

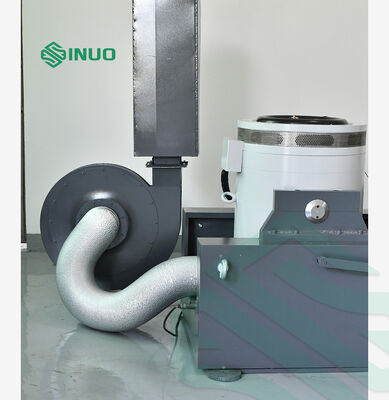

B402 Soğutma fanı (sessizleştirici dahil)

Fan gücü:4kW

Akış:18m3/Min

Elektrik Gereksinimleri

Güç kaynağı:Üç fazlı 380V/50Hz, 25 KVA

Sıkıştırılmış hava:0.6Mpa

Yer direnci:≤4Ω

Sistem Bileşenleri ve Özellikleri

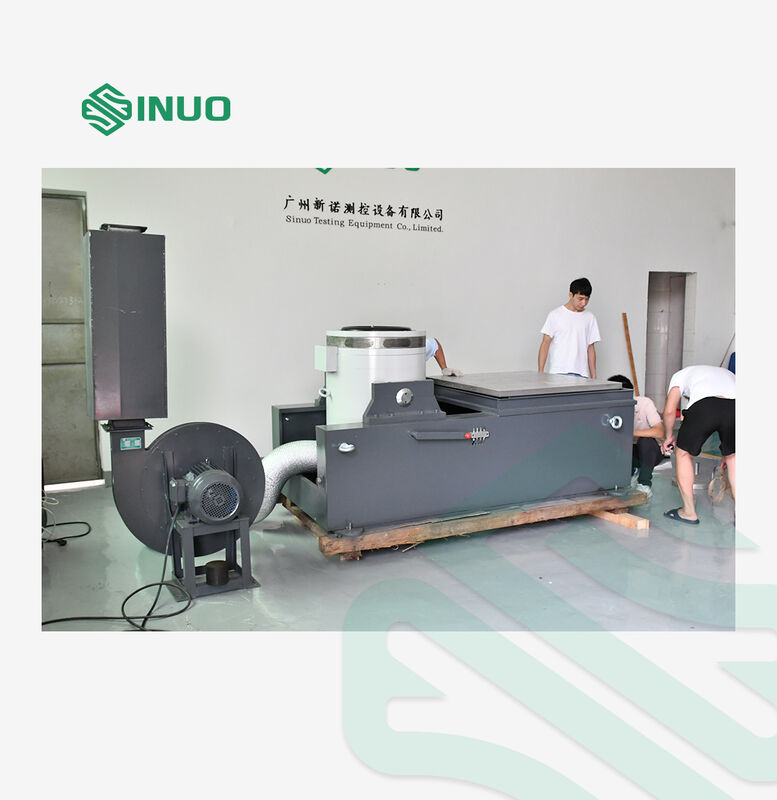

1Titreşme masası vücudu

Özellikleri, atılmış ve elle işlenmiş hareketli bobinler, optoelektronik yük destek sistemi ve test sırasında üstün dayanıklılık ve azaltılmış dinamik eksensel kesişme için çift rulman eksenel rehberlik.

Düşük akış sızdırması ve eşit manyetik alanı olan çift manyetik devre yapısı
Gelişmiş fosfatlama işleme ve uzun süreli aşınma ve pas dayanıklılığı için otomobil boya teknolojisi
Düşük gürültülü fanlar, bal kovanı hava borusu tasarımı ve çift katmanlı şant hava borusu ile geliştirilmiş soğutma

2. LA Dijital Değiştirme Güç Güçlendirici

AB "CE" standartlarına uygun güvenilir IGBT teknolojisi
Sinüzoidal frekans çarpım atış genişliği modülasyonuyla yüksek kararlılık ve güvenilirlik
Değişim güç kaynağı ilkelerini kullanarak yüksek dönüşüm verimliliği
Elektronik otomatik akım paylaşım teknolojisi
Mükemmel güvenlik performansı

3Servo Koruma Sistemi

Elektrik şebekesi aşırı voltajı, alt voltaj, faz kaybı, mantıksal arıza, güç modülü geçiş, aşırı sıcaklık, çıkış aşırı akımı, çıkış aşırı voltajı dahil olmak üzere tam koruma fonksiyonları,Sürücü gücü, platform aşırı hareket, platform sıcaklığı ve dış kilitlenme.

4Dikey genişleme platformu.

Daha büyük montaj numuneleri için tasarlanmış amorf edici malzemesi olan magnezyum alaşımından dökme.Tüm uzatma platformları, dinamik özelliklere etkilerini en aza indirmek için modal frekanslar için modelledi ve analiz edildi..

5Fotoelektrik Otomatik Merkezleme Sistemi

Yükleme ve boşaltma işlemleri sırasında dengelenmiş durumu korumak için hareketli sarmal pozisyonunu otomatik olarak ayarlar.

6Dijital titreşim kontrolörü.

DSP işlemcisi tarafından gerçekleştirilen kapalı döngü kontrolü ile gelişmiş dağıtılmış yapı sistemi, gerçek zamanlı yanıt ve yüksek verimliliği sağlar.

Yüksek Performans:32 bit hareketli nokta DSP işlemcisi (300MHz), 24 bit çözünürlük ADC/DAC, dinamik aralığı > 90dB, SNR > 100dB
Basit bir operasyon:Otomatik sihirbaz ve test raporu üretimi ile Windows tabanlı yazılım
Esnek yapılandırma:Donanım ve yazılım özelleştirmesini sağlayan modüler tasarım
Test Güvenliği:Çeşitli güvenlik kontrolleri, kilit ayarları ve acil durum kapanışı
Raporlama:Kapsamlı verilerle Word veya PDF test raporlarının tek tıklama ile oluşturulması

Denetleyici Fonksiyon Yetenekleri

Rastgele kontrol

Gerçek zamanlı çok kanallı kapalı döngü kontrolü için Gauss rastgele sinyalleri ile transfer fonksiyonu eşitlemesini kullanır..

Frekans aralığı:0~4680Hz (18750Hz'ye kadar uzatılabilir)

Karar:100, 200, 400, 800, 1600, 3200 spektral çizgiler

Kontrol güç aralığı:> 90dB

Kontrol stratejisi:Tek kanal kontrolü, ağırlıklı ortalama, maksimum değer, minimum değer

Sinüs Kontrolü

Yüksek kaliteli sinüs ve sinüs süpürme sinyalleri, hassas amplitud kontrolü, kalış ayarları ve esnek frekans süpürme seçenekleriyle.

Frekans aralığı:1Hz~4680Hz (10000Hz'ye kadar genişletilebilir)

Kapalı döngü süresi:5 mS

Harmonik bozulma:<-100dB

Frekans tarama modları:Doğrusal (0~6000 Hz/dakika), Logaritmik (0~100 Oct/dakika)

Süzme yönü:Yukarı, aşağı.

Klasik Şok

Yarım sinüs dalgası, çan dalgası, dikdörtgen dalgası, trapez dalgası, testere dalgası ve kullanıcı tarafından tanımlanan nabız parametreleri ile üçgen dalgası da dahil olmak üzere çeşitli dalga biçimi türlerini destekler.

Nabız süresi:0.5 ila 3,000 mS

Analiz bant genişliği:22000Hz

Çerçeve boyutu:16384'e kadar

Standartlara uygunluk:MIL-STD-810, ISO standartları, kullanıcı tarafından tanımlanan kesinti kontrol sınırları
