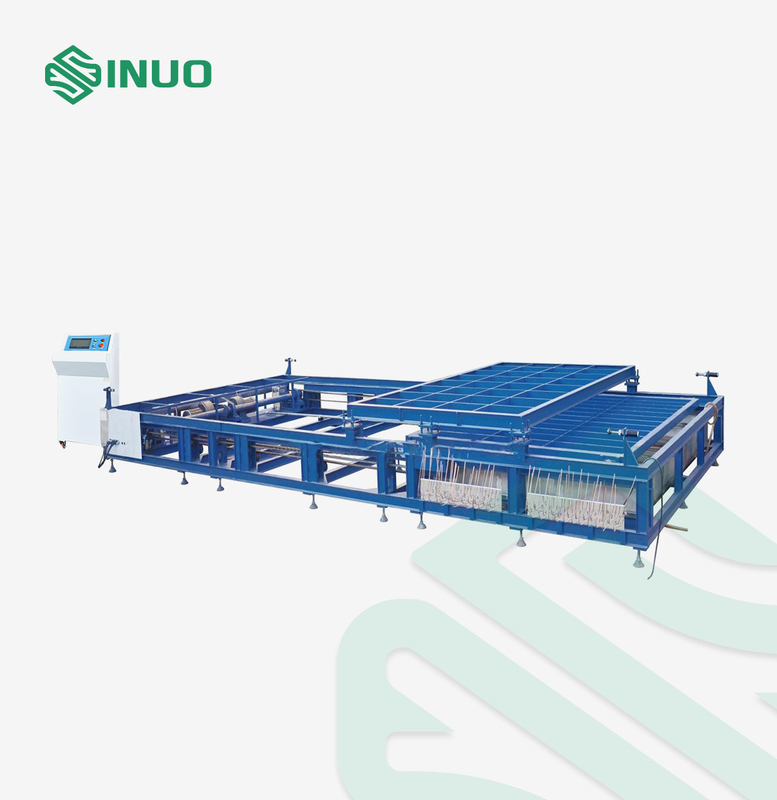

UL 2580 EV Batarya Test Cihazları Harici Yangına Maruz Kalma Test Cihazları

UL 2580 Elektrikli Araç Batarya Paketi Harici Yangına Maruz Kalma Test Cihazları

Uyumlu Standartlar ve Maddeler

Pil Paketi Harici Yangına Maruz Kalma Test Cihazı, UL 2580 madde 42, ECE R100 Annex 8E, vb. gerekliliklerine uygundur.

Teknik parametreler

1. İlgili standart test gereksinimleri

1.1 Batarya Paketi Harici Yangına Maruz Kalma Test Ekipmanı, UL 2580 madde 42, ECE R100 Ek 8E, vb. gerekliliklerine uygundur. Test nesnesi, elektrikli karayolu taşıtı akü paketleri veya sistemleridir.

1.2 Test ortamı sıcaklığı 0°C'nin üzerinde, rüzgar hızı 2,5 km/s'den fazla değil ve pil takımının SOC gereksinimi %50'nin üzerinde

1.3 Testte, benzin içeren düz plakanın boyutu, test nesnesinin yatay boyutunu 20 cm aşıyor, ancak 50 cm'den fazla değil.Tencerenin yüksekliği benzin yüzeyinden 8 cm'den yüksek olmamalıdır.Test nesnesi ortalanmalıdır.Benzin sıvı seviyesi ile test nesnesinin tabanı arasındaki mesafe 50 cm olarak ayarlandı.Tencerenin altını suyla doldurun.Harici yangının şematik diyagramı şekilde gösterilmiştir:

1.4 İlk aşama: ön ısıtma.Benzini test nesnesinden en az 3m uzağa ateşleyin ve 60 saniyelik ısınmadan sonra yağ karterini test edilen cihazın altına yerleştirin.Benzin düz plakası hareket edemeyecek kadar büyükse, test nesnesini hareket ettirin ve ayakta durun.

1.5 İkinci aşama: doğrudan yanma.Test denekleri 70 saniye boyunca doğrudan aleve maruz bırakılır

1.6 Üçüncü aşama: dolaylı yanma.Ateşe dayanıklı bölmeyi yağ karterinin üzerine koyun.Denekler bu durumda 60 saniye boyunca test yaparlar.Veya karşılıklı anlaşarak 60 saniye boyunca doğrudan aleve maruz kalmaya devam edin.Refrakter fıçı tahtası standart refrakter tuğlalardan yapılmıştır.Spesifik ağ boyutu aşağıdaki şekilde gösterilmiştir.Bu ölçüye göre refrakter malzemelerden de yapılabilir.

Yangına dayanıklılık: (Seger-Kegel) SK 30

A12O3 bileşimi: %30-33

Gözeneklilik (Po): %20-22 hacim

Yoğunluk: 1900-2000kg/m3

Etkili delik alanı: %44,18

1.7 Dördüncü aşama: Yangın kaynağını terk edin.Benzin düz plakasını veya numuneyi çıkarın ve 2 saat boyunca gözlemleyin veya numunenin yüzey sıcaklığı 45℃'nin altına düşer.
