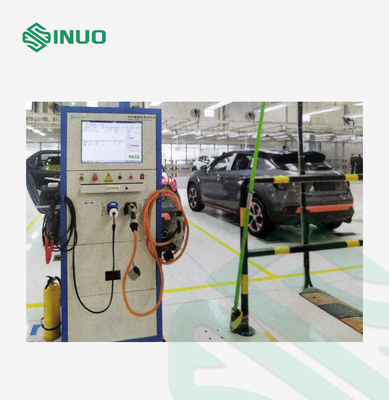

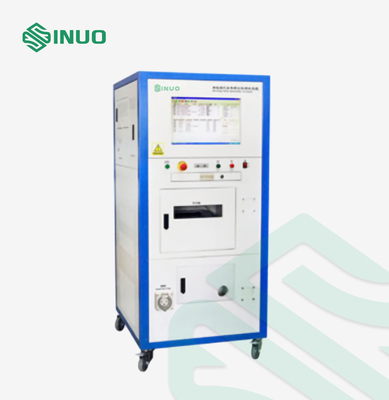

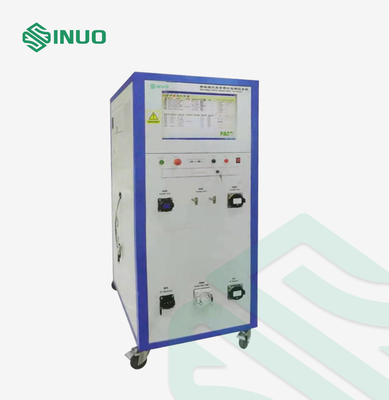

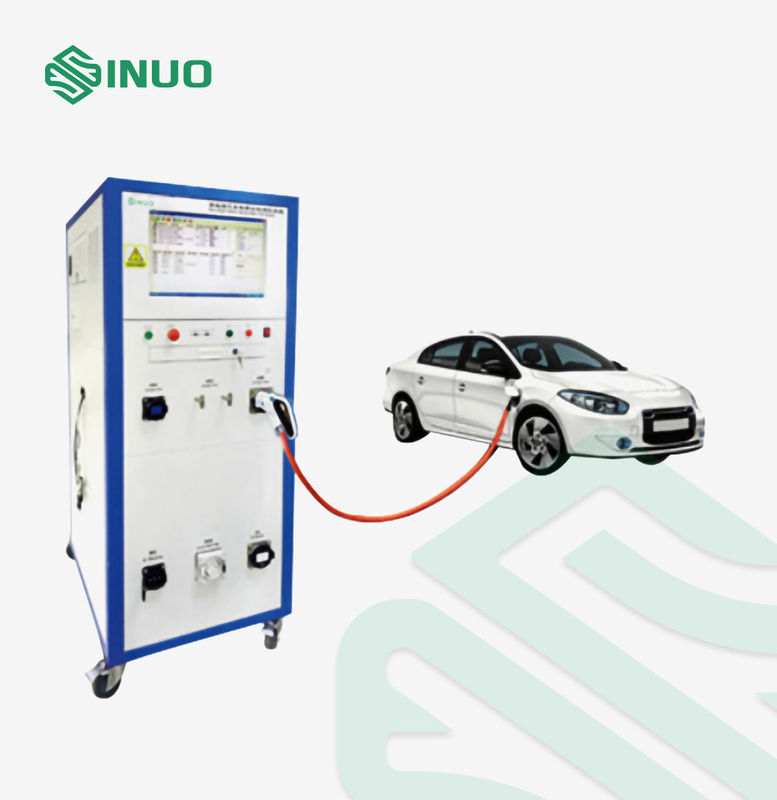

Yeni Enerji Aracı Elektriksel Güvenlik Test Cihazları

Yeni Enerji Aracı Elektriksel Güvenlik Test Cihazları

Marka Adı:	Sinuo
Model Numarası:	SNE6808C
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Potansiyel Dengeleme Yüksüz Çıkış:

<12V

Potansiyel Denkleştirme Test Yöntemi:

Dört telli sistem

IS Nominal Çıkış Yük Akımı:

10VA(1000V/10mA) 10mA

IS Çıkış Voltajı Ayar Aralığı:

DC:100~1000V sürekli ayarlanabilir

AC Dayanım Gerilimi Test Tipi:

Soğuk dayanım gerilimi testi

AC Dayanım Nominal Çıkış Yükü:

200VA (AC: 5000V/40mA)

uygulanan standart:

ISO 6469,1

Garanti Süresi:

bir yıl

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

10 takım/ay

Vurgulamak:

200VA Elektriksel Güvenlik Test Cihazları

10mA ev Elektriksel Güvenlik Test Cihazları

ISO6469 New Energy araç test cihazları

Ürün Tanımı

ISO 6469 Yeni Enerji Elektrikli Araç Elektriksel Güvenlik Test Cihazları

Uyumlu Standartlar ve Maddeler

ISO 6469-1:2019 Elektrikle çalışan karayolu araçları - Güvenlik özellikleri - Bölüm 1: Yeniden şarj edilebilir enerji depolama sistemi (RESS)

Ekipmana Genel Bakış

Yeni enerjili araç güvenlik denetimi, araç test ünitesi, bileşen test ünitesi, potansiyel dengeleme test ünitesi ve güç pili test ünitesinden oluşan ana bilgisayar kontrol sistemi tarafından kontrol edilir.

Teknik parametreler

Potansiyel Dengeleme
Test yöntemi/Yüksüz çıkış voltajı	Dört telli sistem
Yüksüz çıkış voltajı	<12V
Çıkış akımı ayar aralığı	DC:1.00~32.00A, sürekli ayarlanabilir sabit akım çıkışı
Çıkış akımı çözünürlüğü	0.01A
Çıkış akımı doğruluğu	1.00~9.99A: ± (ayarın %1'i+0.20A)
Çıkış akımı doğruluğu	10.00~32.00A: ± (ayarın %1'i)
Topraklama direnci ayar aralığı	Üst sınır: 0~630.0mΩ;
Topraklama direnci ayar aralığı	Alt sınır: 0~630.0mΩ;0=kapalı
Topraklama direnci ölçüm aralığı	1.00A≤çıkış akımı≤10.00A, 0.0~600.0mΩ
	10.00A≤çıkış akımı≤20.00A, 0.0~300.0mΩ
	20.00A≤çıkış akımı≤32.00A, 0.0~200.0mΩ
Topraklama direnci ölçüm çözünürlüğü	0.1 mΩ/1 mΩ
Topraklama gerilimi ölçüm aralığı	0~10V
Topraklama gerilimi ölçüm çözünürlüğü	0.001V
Sıfıra karşı direnç	0,0~100,0 mΩ
Topraklama gerilimi ölçüm doğruluğu	± (okumanın %1'i+3 mΩ)
Test süresi ayar aralığı	0.0, 0.1~999.9s 0.0=Sürekli çıktı
Test süresi ayarı çözünürlüğü	0.1S
Test süresi ayar aralığı doğruluğu	± (ayarın %1'i+0.05s)

Izolasyon direnci testi
Nominal çıkış yük akımı	10VA(1000V/10mA) 10mA
Çıkış voltajı dalgalanması	Dirençli yük, 1000V/1mA, <%5
Çıkış voltajı ayar aralığı	DC:100~1000V sürekli ayarlanabilir
Çıkış voltajı ayar çözünürlüğü	1V
Çıkış voltajı ayar doğruluğu	± (ayarın %1'i+3V)
Yalıtım direnci ayar aralığı	Üst limit: 0.0001~10GΩ;∞ = üst ve alt sınır yargısı yok
Yalıtım direnci ayar aralığı	Alt sınır: 0.0001~10GΩ;
Yalıtım direnci ölçüm aralığı	100~499V: 0.1MΩ~1000 MΩ
Yalıtım direnci ölçüm aralığı	500V~1000V: 1.5MΩ~10000 MΩ
Yalıtım direnci ölçüm çözünürlüğü	0,01 MΩ/0,1 MΩ/1 MΩ
Direnç telafisi	>30MΩ
Yalıtım direnci ölçüm aralığı	0.05~99.99~999.9~3000MΩ
Yalıtım direnci ölçüm doğruluğu	100~499V: <100 MΩ: ± (okumanın %5'i+0,5 MΩ) 100 MΩ~1000 MΩ: ± (okumanın %10'u+5 MΩ)
Yalıtım direnci ölçüm doğruluğu	500~1000V:1.5 MΩ~100MΩ:± (okumanın %2'si+0,2 MΩ) 100 MΩ~1999 MΩ: ± (okumanın %5'i+2 MΩ) 2000 MΩ~10000 MΩ: ± (okumanın %10'u+5 MΩ)
	1000 MΩ~3000 MΩ:± (okumanın %5'i+2 dijital)
Gecikme süresi ayar aralığı	0,5~999,9 sn
Test süresi ayar aralığı	0.0, 0.1~999.9s, 0.0= Sürekli çıkış
Test süresi çözünürlüğü	0.1S
Test süresi ayarı doğruluğu	± (ayarın %1'i+0.05s)

AC Dayanma Gerilimi
Dayanma gerilimi test tipi	Soğuk dayanım gerilimi testi
Nominal çıkış yükü	200VA (AC: 5000V/40mA )
Çıkış voltajı ayar oranı	<%2 (yüksüzden tam yüke)
Çıkış voltajı ayar aralığı	AC:100-5000V ;50Hz/60Hz
Çıkış voltajı çözünürlüğü	1V
Çıkış voltajı doğruluğu	±(1% ayar değeri+3V)
Arıza akımı ölçüm aralığı	0.050~9.999~40.00mA
Arıza akımı ayar aralığı	Üst limit: 0.000-9.999- -40.00mA
Arıza akımı ayar aralığı	Alt limit: 0.000-9.999- -40.00mA 0.000=kapat
Arıza akımı ölçüm çözünürlüğü	0.001mA/0.01mA
sıfır akım	0.000-2.000mA
Arıza akımı ölçüm doğruluğu	±(okunan değerin %1'i + 0.005mA)
Yükselme zamanı/yavaşlama zamanı	0.0-999.9s
Test süresi ayar aralığı	0.0, 0.1-999.9S 0,0=sürekli çıktı
Test süresi çözünürlüğü	0.1S
Test süresi ayarı doğruluğu	±(0.1% ayar değeri+0.05sn)
ark algılama	1-9 vites (9 en yüksek hassasiyettir)

DC Dayanma Gerilimi
Dayanma gerilimi test tipi	Soğuk dayanım gerilimi testi
Çıkış voltajı ayar aralığı	DC:100-6000V
Çıkış voltajı çözünürlüğü	1V
Çıkış voltajı doğruluğu	±(1% ayar değeri+5V)
Arıza akımı ayar aralığı	Üst limit: 0.000-10.00mA; Alt limit: 0.000-10.00mA , 0=kapalı
Arıza akımı ölçüm aralığı	0.010-10.00mA
Arıza akımı ölçüm çözünürlüğü	0.001mA/0.01mA
sıfır akım	0-2 000mA
Arıza akımı ölçüm doğruluğu	±(okuma değerinin %1'i+5 dijital)
Yükselme zamanı/yavaşlama zamanı	0.0-999.9s
Test süresi ayar aralığı	0.0-999.9S 0.0=sürekli çıktı
Test süresi çözünürlüğü	0.1S
Test süresi ayarı doğruluğu	±(0.1% ayar değeri+0.05sn)
ark algılama	1-9 vites (9 en yüksek hassasiyettir)

Kaçak akım
Nominal yük güç aralığı	İzolasyon trafosu/dahili değişken frekanslı güç kaynağının gücü ile belirlenir
Kaçak tipi ayarı	Tek faz: statik sızıntı, dinamik sızıntı
Çıkış voltajı oranı	Giriş voltajının 1,10 katı (izolasyon trafosu ile çıkış)/rastgele ayarlanmış voltaj (değişken frekanslı güç kaynağı ile çıkış)
Çıkış voltajı ayar aralığı	AC:0.0-300.0V
Çıkış voltajı ayarı ölçüm aralığı	AC:5.0-300.0V
Çıkış voltajı ölçüm çözünürlüğü	0.1V
Çıkış voltajı ölçüm doğruluğu	±(okuma değerinin %1,5'i+3V)
Kaçak akım empedansı
Kaçak akım ayar aralığı	Üst limit: 0.000-5.000mA; Alt limit: 0.000-5.000mA 0.000=kapalı
Kaçak akım ölçüm aralığı	Mevcut test aralığı 0.050-5.000mA
Kaçak akım ölçüm çözünürlüğü	0.001mA
sıfır akım	0.000-2.000mA
Kaçak akım ölçüm doğruluğu	± (okuma değerinin %1,5'i + 0,005mA)
Test süresi ayar aralığı	0.0, 0.5-999.9S 0.0=sürekli çıktı
Test süresi çözünürlüğü	0.1S
Test süresi ayarı doğruluğu	± (%0.1 ayar değeri+0.05sn)

Yavaş Şarj Fonksiyonu (Oisteğe bağlı)
Çıkış voltajı ayar aralığı	AC:0.0-300.0V
Çıkış voltajı ölçüm aralığı	AC: 5.0~300.0V
Çıkış voltajı çözünürlüğü	0.1V
Çıkış voltajı ölçüm doğruluğu	±(okuma değerinin %0,25'i + ölçüm aralığının %0,25'i)
Şarj akımı ayar aralığı	6.000-63.00A (yani akımın üst sınırı) Not: Akımın alt limiti ayarlanamaz, 0 olarak sabitlenmiştir.
Geçerli ayar aralığının ölçülmesi	Üst ve alt limitler: 0.000-9.999-75.00A
Akım ölçüm aralığı	0.050~9.999~75.00A
Akım ölçüm çözünürlüğü	0.001A/0.01A
Akım ölçüm doğruluğu	±(okuma değerinin %0,25'i + ölçüm aralığının %0,25'i)
Güç faktörü ölçüm aralığı	0.100~1.000
Güç faktörü ölçüm çözünürlüğü	0.001
Güç faktörü üst limit ayar aralığı	0.000~1.000
Güç faktörü alt limit ayar aralığı	0.000~1.000
Güç faktörü ölçüm doğruluğu	±(okunan değerin %0.5'i+0.01)
Gecikme süresi	0,2~999,9S
Test süresi ayar aralığı	0.0, 0.1-999.9S 0.0=sürekli çıktı
Test süresi çözünürlüğü	0.1S
Test süresi doğruluğu	±(ayar değerinin %0,1'i+0,05s)

Düşük voltajlı yavaş şarj testi (Opulusal)
Nominal yük güç aralığı	İzolasyon trafosu/dahili değişken frekanslı güç kaynağının gücü ile belirlenir
Çıkış voltajı oranı	0,85 kez giriş gerilimi (izolasyon trafosu ile çıkış)/rastgele ayarlanmış gerilim (değişken frekanslı güç kaynağı ile çıkış)
Çıkış voltajı ayar aralığı	AC:0.0-300.0V
Çıkış voltajı ölçüm aralığı	AC: 5.0~300.0V
Çıkış voltajı çözünürlüğü	0.1V
Çıkış voltajı ölçüm doğruluğu	±(okuma değerinin %0,25'i + ölçüm aralığının %0,25'i)
Şarj akımı ayar aralığı	6.000-63.00A (yani akımın üst sınırı) Not: Akımın alt limiti ayarlanamaz, 0 olarak sabitlenmiştir.
Gecikme süresi	0,2~999,9S
Test süresi ayar aralığı	0.0, 0.1-999.9S 0.0=sürekli çıktı
Test süresi çözünürlüğü	0.1S
Test süresi doğruluğu	±(ayar değerinin %0,1'i+0,05s)

FastŞarj Fonksiyonu (Oisteğe bağlı)
Şarj çıkış voltajının kapsamlı ölçümü	DC:200.0-500.0V
Şarj çıkış akımının kapsamlı ölçümü	≤50A
Şarj çözünürlüğü	0.01KW.h
SOC	0~100%
Fiş sıcaklığı ayar aralığı	0~100°C
Fiş sıcaklığı çözünürlüğü	1°C
Pil sıcaklığı ölçüm aralığı	0~150°C
Test süresi ayar aralığı	0.0, 0.1-999.9dk 0.0=sürekli çıktı
Test süresi çözünürlüğü	0.1dk
Test süresi doğruluğu	±(ayar değerinin %0,1'i+0,05dk)

Bpil paketi /Tüm Araç Yalıtım Testi
Yalıtım direnci ayar aralığı	Üst limit 0.00-100.0MΩ 0=kapat, alt limit 0.00- 100 00MΩ
Yalıtım direnci ölçüm aralığı	0.20- 100.00MΩ
Yalıtım direnci ölçüm çözünürlüğü	0,01 MΩ
Yalıtım direnci ölçüm doğruluğu	±(%5 okuma değeri + ölçüm aralığının %0,03'ü)
Test süresi ayar aralığı	4.0~999.9S
Test süresi çözünürlüğü	0.1S
Test süresi ayarı doğruluğu	±(0.1% ayar değeri+0.05sn)

Sorular

S: Araç test ünitesi için ne var:

C: İçeriği:

1. Hızlı şarj bağlantı noktası: DC dayanım gerilimi, yalıtım direnci, DC topraklama (potansiyel eşitleme), hızlı şarj işlevi, tüm araç yalıtım direnci, yalıtım testi doğrulaması

2. Yavaş şarj bağlantı noktası: AC dayanma gerilimi, yalıtım direnci, AC topraklama, kaçak akım, yavaş şarj işlevi

S: Bileşen test birimi için ne var:

A: AC dayanım gerilimi, yalıtım direnci.

A:Potansiyel eşitleme birimi için ne var:

S: İçeriği:

1. Pilin negatif topraklama noktası ile PEU kabuğu arasındaki direnç

2. Akünün negatif topraklama noktası ile tahrik motorunun muhafazası arasındaki direnç

3. Pilin negatif topraklama noktası ile şarj cihazı kabuğu arasındaki direnç

4. Pilin negatif topraklama noktası ile PTC arasındaki direnç

5. Akünün negatif topraklama noktası ile klima kompresörü gövdesi arasındaki direnç

6. Akünün negatif topraklama noktası ile direksiyon motor gövdesi arasındaki direnç

7. Akünün negatif topraklama noktası ile hava pompası gövdesi arasındaki direnç

8. Pilin negatif topraklama noktası ile pil kapağının sabitleme vidası arasındaki direnç

Yeni Enerji Aracı Elektriksel Güvenlik Test Cihazları 0

A: Güç pili PEESS ünitesi için ne var:
S: İçeriği:

Voltaj değeri ölçülerek standart direnç bilinir ve pil paketi yalıtımı GT/18384.1-2015 formülüne göre hesaplanır.

Test için bilinen standart test cihazı test sisteminde yerleşiktir ve tüm test süreci boyunca test kablolama değişiklikleri test sisteminin içindedir ve manuel kablolama değişiklikleri olmadan otomatik anahtarlama tamamlanır.

Yeni Enerji Aracı Elektriksel Güvenlik Test Cihazları 1
