ASTM D 4728 1000Kg.f Güçlü Rastgele titreşim Deneme Makinesi

Proje

Konfigürasyon talimatları

Adet

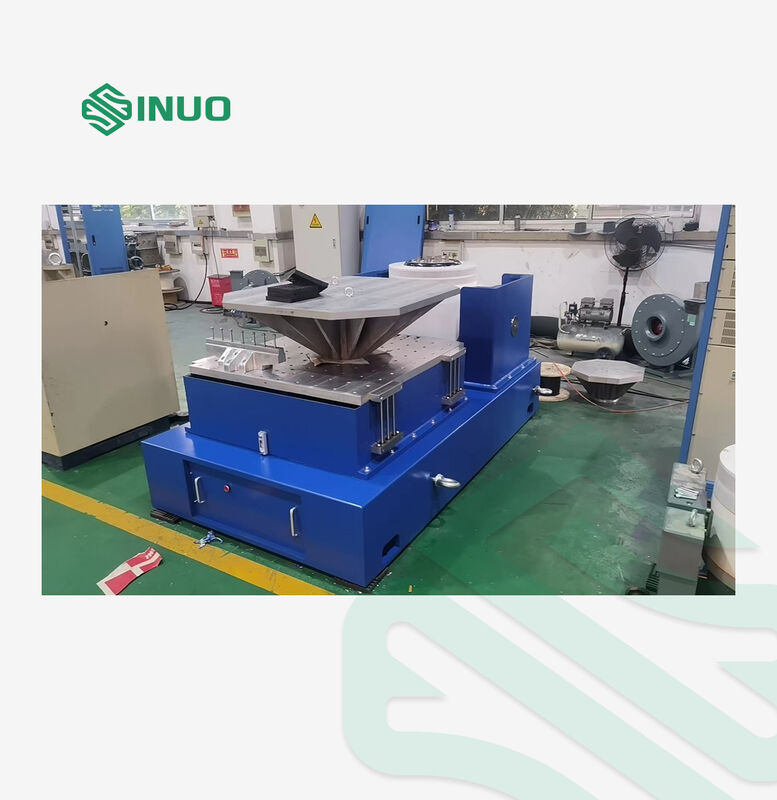

Titreşim tablası gövdesi

VG1000-76 elektromanyetik uyarma jeneratörü

1 TAKIM

Hareketli bobin için otomatik merkezleme kontrol cihazı

1 TAKIM

BL-1000 soğutma fanı (susturucu dahil)

1 TAKIM

VT60 Dikey Uzatma Tablası (600×600mm)

1 TAKIM

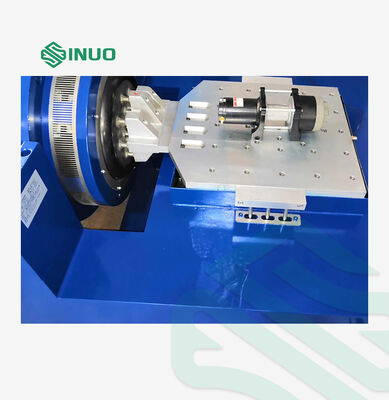

HG60 Yatay yağ filmi kaydırağı (600×600mm)

1 TAKIM

Dijital anahtarlamalı güç amplifikatörü

SA103 güç amplifikatörü (manyetik alan güç kaynağı sistemi dahil)

1 TAKIM

Servo koruma sistemi

1 TAKIM

Uyarma güç kaynağı

1 TAKIM

Dijital titreşim kontrol cihazı

VCSusb-2 dijital titreşim kontrol cihazı

(Yazılım ve kullanım işlevleri dahil)

2 TAKIM

İvmeölçer (7m düşük gürültülü BNC-M5 kablosu dahil)

2 ADET

Kontrol yazılımı kurulum CD'si

1 TAKIM

Kontrol bilgisayarı

1 TAKIM

VG1000-76 elektromanyetik uyarma jeneratörü parametreleri

Maksimum sinüzoidal uyarma kuvveti

1000Kg.f tepe

Maksimum Rastgele Uyarma Kuvveti

1000Kg.f r.ms

Maksimum darbe uyarma kuvveti

2000Kg.f tepe

Frekans Aralığı

1～2900 Hz

maksimum yer değiştirme

76 mm p-p

Maksimum hız

1.8 m/s

maksimum ivme

82G (800 m/s²)

Maksimum yük ve ivme arasındaki ilişki: F=M.A (sinüs)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

Birinci dereceden rezonans frekansı

3200 Hz±%5

Yük M1+M2

300kg

Titreşim izolasyon frekansı

2.5 Hz

Hareketli bobin çapı

Ф240 mm

Hareketli bobin ağırlığı

14kg

Nominal eksantrik moment

350.N.M

Tablaya vida

16×M10

Akı kaçağı

＜10gauss

İzin verilen eksantrik moment

300N.m

Ekipman boyutu

945mm×720mm×784mm

Ekipman ağırlığı

1000 kg

LA-12K dijital anahtarlamalı güç amplifikatörü

Çıkış gücü

12KVA

Çıkış gerilimi

100V

Çıkış akımı

120A

Amplifikatör verimliliği

≥%90

Toplam harmonik bozulma (THD)

<%1.0

Açma-kapama seviyesi

58KHz

Akım çözünürlüğü

0.1A

SNR

≥65dB

Gürültü

≤70dB

Paralel akım eşitleme dengesizlik derecesi

≤%3

Akım tepe faktörü

≥3σ

Frekans yanıtı

DC-5000Hz ±3dB

10-3000Hz ±1dB

Eğer kazanç

≥80

DC kararlılığı

<%0.1

Amplifikatör boyutu

650mmU×920mmD×1700mmY

Ağırlık

400KG

Servo koruma sistemi

İşlev

Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı gerilim, aşırı akım, giriş düşük gerilimi, harici arıza, kontrol güç kaynağı, mantık arızası, giriş faz kaybı

Dijital titreşim kontrol cihazı VCSusb-2

Donanım yapılandırması

2 eşzamanlı giriş kanalı, 1 çıkış kanalı

Kontrol fonksiyon modülü

Sinüs, rastgele

Kontrol bilgisayarı

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet portu.ve 4 USB portu / Microsoft Windows 10/8 İşletim Sistemi)

Test raporu düzenleyicileri olarak Microsoft Word /Excel ve Adobe Acrobat önerilir (seçenekler)

Yazılım

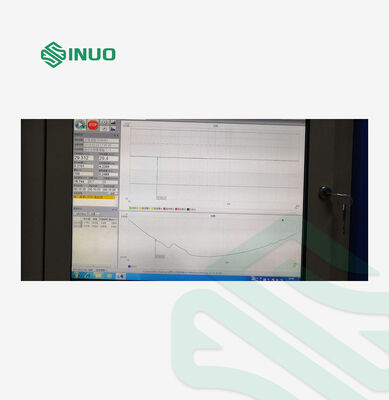

Çince/İngilizce çalışma, zaman etki alanı ve frekans etki alanı analizi, sinyal kaynağı, sinüs frekans süpürme analizi vb. OTOMATİK olarak WORD test raporları oluşturabilir. Sinyalleri ve verileri görüntüleyebilir, saklayabilir ve test parametrelerini ayarlayabilir ve işlevleri analiz edebilir.

Sistem hızlandırıcı

Model: LAB24110

Frekans aralığı: 1-5000Hz

Hassasiyet: 30 +/- %10 pC/g

Sıcaklık aralığı: -40℃ ila 160℃

2 ADET 7M uzunluğunda PVC "BNC-M5" düşük gürültülü kablo içerir

VT60 dikey uzatma tablası

Malzeme

Magnezyum alaşımı, yüzey sertleştirilmiş

Tablo boyutu

600mm×600mmx200mm

Sabit delik

M10 paslanmaz çelik vida manşonu, dayanıklı ve aşınmaya dayanıklı

Üst limit kullanım sıklığı

2000 Hz

Ağırlık

55Kg

HG60 yatay yağ filmi kaydırağı

Malzeme

Magnezyum alaşımı, yüzey sertleştirilmiş

Tablo boyutu

600×600

Sabit delik

M10 paslanmaz çelik vida manşonu, dayanıklı ve aşınmaya dayanıklı

Üst limit kullanım sıklığı

2000 Hz

Ağırlık

55Kg

BL 1000 soğutma fanı

Fan gücü

4KW (5HP)

Hava basıncı

0.0034 Mpa

Akış hızı

0.33 m/s3

Elektriksel gereksinimler

Güç kaynağı

AC 3 fazlı 380V/50Hz 22 KW

Gerekli basınçlı hava

0.7Mpa

Test odası sıcaklığı

0~40℃

Test odası nemi

0 ila %85, yoğuşma yok
