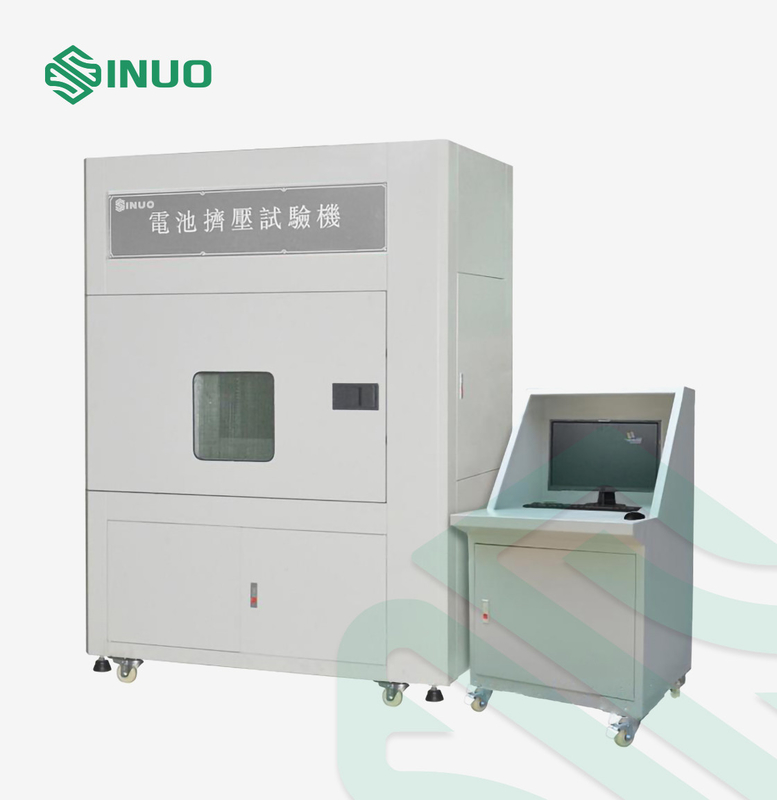

IEC 62133 EV Batarya Test Cihazları UL2580 RESS 100kN Ezilme Test Cihazları

Ekipmana Genel Bakış

1. Patlamaya dayanıklı kalite için gereklilikler:

1.1 Genel kalite: Patlamaya dayanıklı kalite Exsd IIBT4.

1.2 Egzoz fanı: yüksek sıcaklığa dayanıklı patlamaya dayanıklı motor kullanın.

1.3 Işıklar: yüksek parlaklıkta patlamaya dayanıklı aydınlatma.

1.4 Anahtar: yangına ve patlamaya dayanıklı anahtar.

1.5 Donanım kapısı: yangın geciktirici ve paslanmaz çelik koruyucu ağ.

2. İşletim sistemi:

2.1 Manuel ve otomatik çalışma modlarını ve sabit strok ve sabit basınç olmak üzere iki işlem biçimini ayarlayın.

2.2 Manuel modun süreci düzenlemesine gerek yoktur ve koşullar manuel olarak kontrol edilir;otomatik mod, düzenlenen işleme göre (yer değiştirme, basınç, basınç tutma süresi vb.)

2.3 Müşterilerin özel gereksinimlerine göre, müşterinin üretim süreci gereksinimlerini ve isteğe bağlı konfigürasyonu en büyük ölçüde karşılamak için özel olarak tasarlayabilir ve üretebiliriz.

2.4 Yatay ve dikey/ayarlanabilir ve sabit hızlı/otomatik yangın söndürme cihazı/video gözetim sistemi/5T-2000T özel olarak sipariş edilebilir

3. Veri toplama sistemi:

3.1 ARM7+μC/OSⅡ ile geliştirilen ve tasarlanan frekans, gerçek zamanlı olarak en az 10ms çevrimiçi olarak ayarlanabilir ve yer değiştirme ve basınç bağımsız olarak programlanabilir.

3.2 Çok kanallı veri örnekleme modülü, voltaj ve sıcaklık toplama kanalı N*4 modunu (genişletilebilir) benimser.

3.3 Güçlü anti-parazit özelliği ile otomatik veri toplamayı gerçekleştirmek için birden fazla test cihazına bağlanabilen RS232 ve RS485 seri portları ile donatılmıştır.

3.4 Test verilerinin yüksek doğruluğunu ve kararlı çalışmayı sağlamak için tüm video izleme süreci testte benimsenmiştir.

3.5 Veriler otomatik olarak kaydedilir ve çevrimiçi olarak saklanır ve test raporu otomatik olarak oluşturulur.

4. İlke:

Veri toplama sistemi, izlenen kontrol ekipmanına yerleştirilir ve ekipmanın voltaj veya sıcaklık sinyali, sensör aracılığıyla örneklenir ve tutulur ve dijital bir sinyal olmak üzere A/D dönüştürücüye gönderilir ve ardından sinyal gönderilir. FIFO.FIFO'da saklanan veriler belirli bir sayıya ulaştığında, ARM7 tarafından FIFO'dan okunur ve ardından ARM7 veya RS232'nin Ethernet bağlantısı üzerinden ana bilgisayara gönderilir.İzlenecek çok sayıda cihaz olabileceği düşünülerek, çoklu alım kanalları tasarlanır ve analog anahtardan geçerek A/D dönüştürücüye girerler.CPLD, tüm sistemin kontrol çekirdeğidir.Edinme kanalının anahtarlanmasını, A/D dönüştürücünün başlatılmasını/durdurulmasını, FIFO'da dönüştürülen verilerin depolama adresi üretecini ve ARM7'yi okuması ve depolaması için bilgilendirmek için bir kesme talebinin oluşturulmasını kontrol eder. FIFO.veri vb.

5. Hidrolik sistem:

Hidrolik sistem, kirliliklerin hidrolik sisteme girmesini önlemek için değişken bir pompa yağı besleme sistemi, büyük bir akışlı merkezi kontrol valf bloğu, pompanın yağ girişinde bir yağ emme filtresi ve pompa çıkışında bir yüksek basınçlı yağ filtresi kullanır. yağ devresinin normal çalışmasını sağlamak için.Sistemde yağ sıcaklığı, yağ seviye göstergesi, hava filtresi ve diğer cihazlar bulunmaktadır.Yakıt deposu, altta yağ ve atık su tahliyesi için bir temizleme penceresi ve bir vida tapası bulunan çelik levha kaynaklı bir yapıdır.

6. Patlamaya dayanıklı sistem

Çift katmanlı kalınlaştırılmış çelik levha ve paslanmaz çelik koruyucu ağ tasarımı benimser ve tüm elektrikli bileşenler patlamaya dayanıklı bileşenler ve koruyucu izolasyon önlemleri alır.
