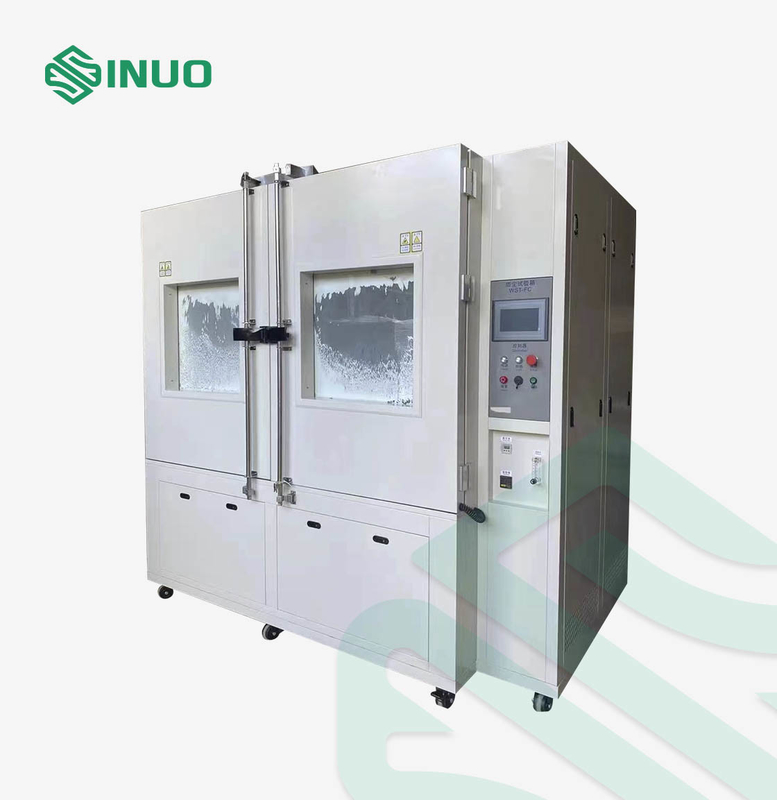

IEC60529 IP5/6X EV Şarj İstasyonu Walk-In Kum ve Toz Deneme Odası

Şarj istasyonları, elektrik dolapları, enerji depolama dolapları

Boyut aralığı: W (260~2000) × D (200~1000) × H (1000~3000) mm'den büyük değildir.

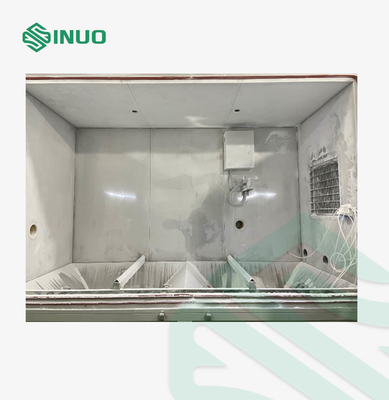

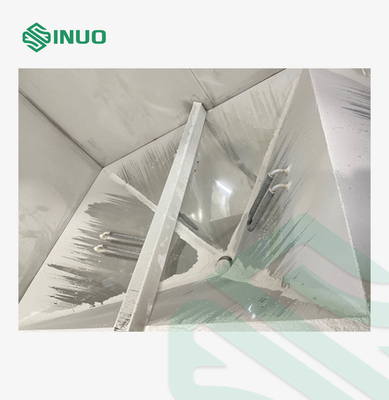

a) Stüdyonun dört köşesinin her birine bir huni (4 adet toplam) yerleştirilmiştir, ortasında 2 huni (toplamda 6 huni)ve bir metal toz filtri kirişin üst yüzeyinde kurulur.

b) Bir dizi dönen cihaz, yükleme platformunun alt kısmı ile depoun alt tabakası arasında tasarlanmıştır.Ve tozu dört köşeden toz fırçaları aracılığıyla huniye süpürüyorlar..

c) Tozları döngü havalandırması yoluyla çalışma odasına yerleştirmek için huniyin altına yüksek güçlü bir karışık akışlı fan yerleştirilir.

d) IP5X ve IP6X toz püskürtme test gereksinimlerini karşılamak.Büzme toz konsantrasyonu 2 ~ 4kg / m3 ( ayarlanabilir)Test tozu substrat üzerinde eşit ve yavaşça yerleşir. Test örneğinde 2m/s'yi geçmez (düzenlenebilir).

a) Ekipman φ50 mm test delikleriyle donatılmıştır (makinenin sol ve sağ tarafında 50 mm çapında bir delik)

b) Deneme deliği, mühürleyici fiş ve paslanmaz çelik delik kapağı ile donatılmıştır.

a) Gözlem için stüdyonun üst kısmına LED aydınlatma cihazları yerleştirin.

b) Işık düğmesi kontrol dolabının kontrol panelinde tasarlanmıştır.

c) Işıklandırma lambasının normal kullanım süresi ≥ 1000 saattir.

a) Vakum pompası: tek aşamalı döner kanatlı vakum pompası (2HP)

b) Sensör: Elektronik bir diferansiyel basınç sensörü ile donatılmıştır.Test parçasının farklı basıncını, ilgili test gereksinimlerini karşılamak için basınç düzenleyici bir valf ile kontrol edebilen.

(c) Vakum sistemi bir vakum pompasından, vakum boru hattından, vakum U şeklinde basınç göstergesinden, hava akış ölçümcüsünden vb. oluşur. Basınç ölçümcüsü, hava filtri ile donatılmıştır.basınç düzenleyici üç parça ve bağlantı borusu.

d) Vakum boru hattı: Boru hattı sistemi bakır borulardan, kauçuk hortumlardan ve hava filtresi basıncı düzenleyici valflerden oluşur.

e) U şeklindeki basınç göstergesi: diferansiyel basınç göstergesi.

f) Hava akış ölçer: Cam rotor akış ölçer boşaltma hızı (en az 5 vakum basınç kanalı)

a) Test sırasında nemden arındırmak için stüdyo içinde bir ısıtma sistemi tasarlanır.

b) Isıtma cihazı, kutusunun sol ve sağ taraflarına sabitlenmiş yüzgeçli paslanmaz çelik ısıtma borularını kullanır ve yüzey delikli paslanmaz çelik plakalarla korunur.

c) Isıtma, katı durumlu bir röle tarafından çalıştırılır ve çalışma odasındaki sıcaklığı kontrol etmek için PID aracılığıyla otomatik olarak ayarlanır.

d) Kurutma süreci test sürecini etkilemez.

a) Elektriksel bileşenlerin kurulması için bağımsız bir kontrol kabinesini yapılandırın.

b) Kontrol dolabı, kullanıcının ihtiyaçlarına göre kullanımı için uygun bir yere yerleştirilir.

a) Çevre gereksinimleri: ortam sıcaklığı: -5°C~40°C; göreceli nem: ≤90%RH; atmosfer basıncı: 86kPa~106kPa

b) Güç gereksinimleri: Voltaj: 380V AC (± 10%), üç fazlı tel + koruyucu toprak tel, toprak direnci ≤ 4Ω

Frekans: 50Hz±10%

(c) Çalışma gücü: yaklaşık 26KW, nihai tasarıma bağlı olarak

a) Hava anahtarı: aşırı akım, aşırı ısınma ve kısa devre.

b) Isıtma sistemi: sızıntı, kısa devre ve aşırı yük koruması vb.

c) Stüdyo:

Düzenlenebilir aşırı sıcaklık koruması --- aşırı sıcaklık koruma modu 1

Kontrol cihazı aşırı sıcaklık kapatma alarmı ayarlar --- aşırı sıcaklık koruma modu 2

d) Toplam güç kaynağı faz dizisi ve faz kaybı koruması

e) Sızıntı koruması

f) Ses ve ışık alarmı fonksiyonu ve kapı kilitleme fonksiyonu ile üç renkli ışıklarla donatılmıştır.

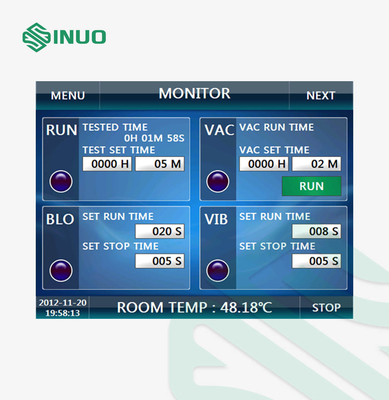

g) Koruma fonksiyonu uygulandığında,Operasyon paneli, kullanıcıya ne tür bir arıza olduğunu bildirmek ve ana devre güç kaynağını kesmek için LCD ekranında alarm numarasını gösterecektir.Ekipman sadece hatayı ortadan kaldırdıktan sonra çalıştırılabilir.

h) Elektrikli kontrol sisteminde bir kilit cihazı vardır. Dolaşım fanı çalışmadığında veya aşırı yüklendiğinde, soğutma ünitesi ve ısıtma sistemi çalışamaz.Buzdolabı, ultra yüksek basınç altında olduğunda devre dışı bırakılır., ultra düşük basınç veya aşırı yük ve nemlendirici su sıkıntısı olduğunda çalıştırılamaz.

i) Yardımcı fonksiyonlar: zaman sinyali fonksiyonu, giriş bağlantı kesimi algılama fonksiyonu, güç kesintisi koruma fonksiyonu, üst ve alt sıcaklık ve nem sınır alarm fonksiyonu,Soğutma sistemi otomatik çalışma fonksiyonu, kendi kendine teşhis fonksiyonu, su kesimi algılama fonksiyonu, alarm gösterme fonksiyonu, zamanlama fonksiyonu (otomatik başlangıç, otomatik durma), yedek işlem fonksiyonu, yardımcı fonksiyon
