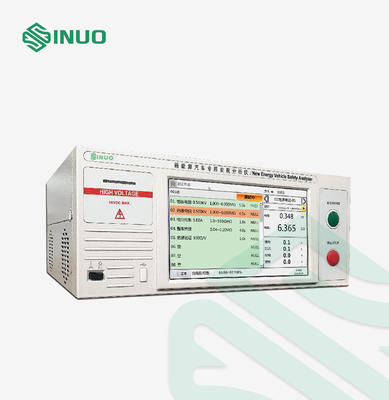

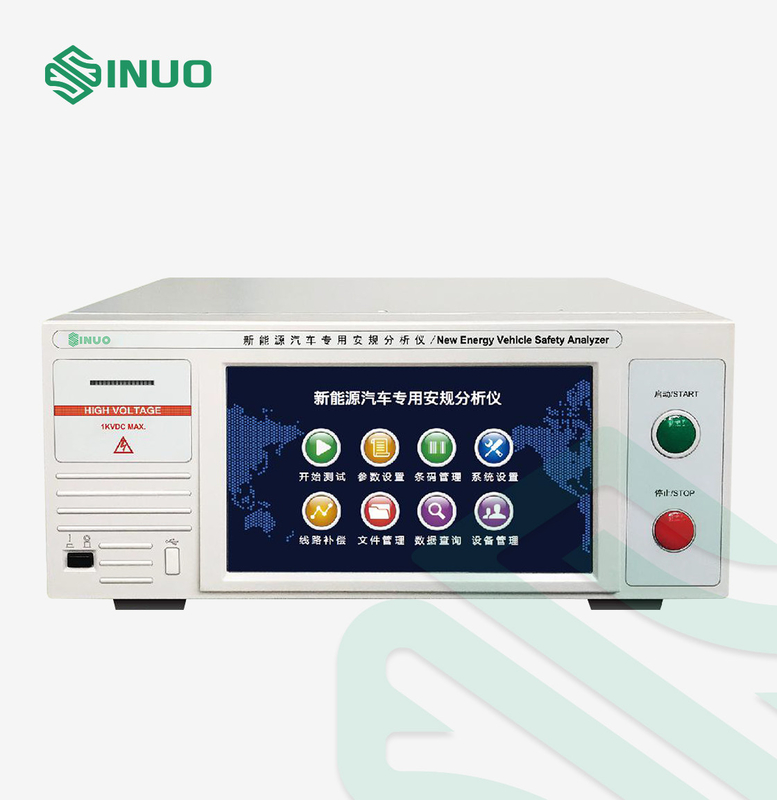

Hibrit Araçlar İçin Yeni Enerji Araba Elektriksel Güvenlik Analiz Cihazı ISO 6469

Elektrikli ve Hibrit Araçlar için ISO 6469 Elektrik Güvenliği Analiz Cihazı

Uyumlu Standartlar ve Maddeler

ISO 6469-1:2019 Elektrikle çalışan karayolu araçları - Güvenlik özellikleri - Bölüm 1: Yeniden şarj edilebilir enerji depolama sistemi (RESS)

IEC 62196:2020 Fişler, prizler, araç konektörleri ve araç girişleri-Elektrikli araçların iletken şarjı

...

Ekipmana Genel Bakış

Yeni enerji araçlarının hızla gelişmesiyle birlikte otomobil firmalarının arkasında duran otomotiv yenileme pazarı da büyük ilgi gördü.Yeni enerjili araçların kullanım sürecinde meydana gelen onarım ve bakım, araç modifikasyonu, araç muayeneleri gibi araçla ilgili hizmetlerin araç güvenliği açısından tekrar test edilmesi gerekmektedir.4S mağazaları, araç yönetim ofisleri ve diğer kullanım yerleri için, yeni enerji araçları için SNE 68 serisi özel güvenlik analizörlerini özel olarak geliştirdik.

Test Projesi

1. Potansiyel denkleştirme testi:

Açıkta kalan tüm iletken kabuklar ve elektrikli platform arasındaki bağlantının direnç değeri;aynı anda dokunulabilen açıkta kalan iki iletken kabuk arasındaki direnç.

2. Şarj soketinin yalıtım direnci:

Aracın AC şarj soketinin faz hattı terminalleri veya DC şarj soketinin artı ve eksi terminalleri ile elektrikli platform arasındaki yalıtım direncinin gereksinimleri karşılayıp karşılayamayacağı.

3. Araç yalıtım direnci testi:

Araç seviyesindeki yalıtım direncinin gereksinimleri karşılayıp karşılamadığını tespit etmek için kullanılır.B seviyesi voltaj güç kaynağını içeren devrenin yalıtım direncine ve güç kaynağı olmadan B düzeyi voltaj yükünün yalıtım direncine bölünmüştür.

4. Yalıtım algılama işlevi doğrulaması:

Araçta bir yalıtım direnci algılama işlevi vardır.Bu öğe, aracın yalıtımı bozulduğunda aracın normalde sürücüye bir alarm sinyali iletip iletmeyeceğini tespit etmek için kullanılır.

Fonksiyonlar ve Özellikler

1. Çok işlevli entegrasyon: potansiyel eşitleme, şarj soketi yalıtımı, araç yalıtımı (akü paketi yalıtımı), yalıtım direnci izleme ve testi;

2. Araç VIN tarama işlevini destekleyin, ilgili test parametrelerini ve adımlarını otomatik olarak arayabilir ve test verilerini birlikte saklayabilir ve yazdırabilir: veri depolama, sorgu filtreleme, bilgi yönetimi;

3. Mükemmel koruma: Fiş takılı değilse cihaz yüksek voltaj algılamaya başlamaz;algılama durumunda fişi çekmek, prize giden güç kaynağını kesecektir:

4. Farklı müşterilerin ihtiyaçlarını karşılamak için kod başlatma, düğme başlatma, uzaktan kumanda başlatma ve diğer başlatma yöntemlerini tarayın.

5. 4U standart boyut, 10.1 inç dokunmatik ekran kullanarak, işlem daha özlüdür;

6. Gerektiğinde daha fazla kanal testi özelleştirilebilir.

Ana Yapılandırma

Teknik parametreler
