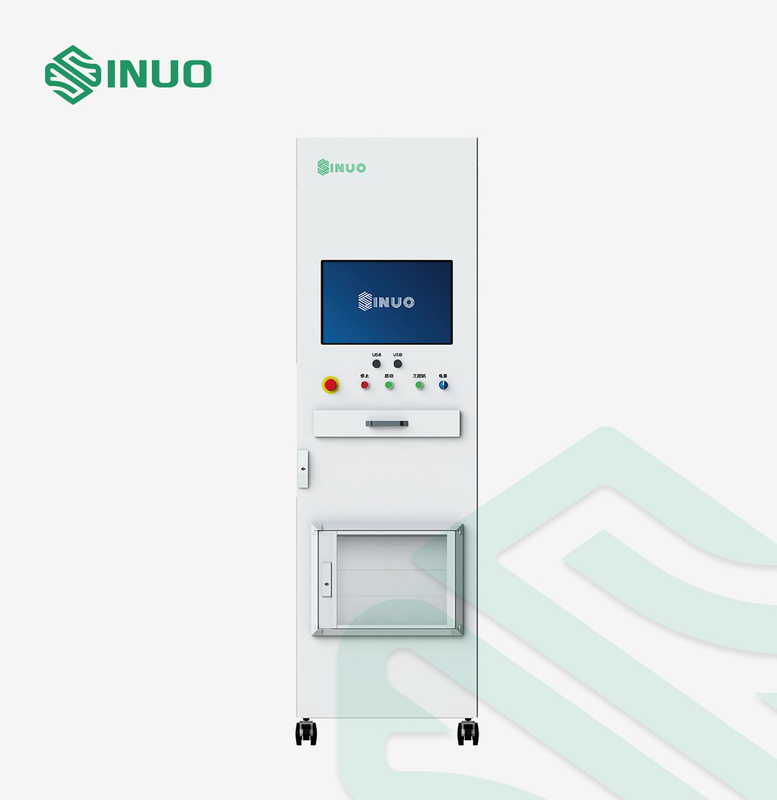

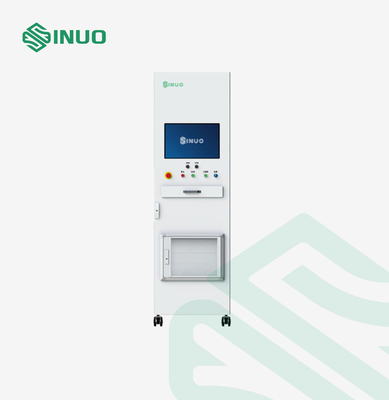

ISO 6469 Elektriksel Güvenlik Potansiyeli Dengeleme Test Cihazları 10 Kanal

ISO 6469 Elektrikli Araç Özel Potansiyel Denkleştirme Test Sistemi

Uyumlu Standartlar ve Maddeler

ISO 6469-1:2019 Elektrikle çalışan karayolu araçları - Güvenlik özellikleri - Bölüm 1: Yeniden şarj edilebilir enerji depolama sistemi (RESS)

IEC 62196:2020 Fişler, prizler, araç konektörleri ve araç girişleri-Elektrikli araçların iletken şarjı

GB 7258-2017 Motorlu Taşıtların Çalıştırılması İçin Güvenlik Teknik Şartları

...

Ekipmana Genel Bakış

Bu test sistemi, tüm aracın montaj işlemi sırasında elektrikli araçların yüksek voltajlı bileşenleri için potansiyel eşitleme testi yapabilmektedir.Her bir yüksek voltaja maruz kalan iletken parça arasındaki potansiyel farkının en aza indirilmesini sağlamak için, her bir yüksek voltajlı parça kabuğu ve elektrikli platform ile açıkta kalan iki iletken parça arasında standartların gerekliliklerine göre potansiyel eşitleme testini yapmamız gerekir. aynı anda insanlar tarafından dokunulabilir.

Prensip
1. Yükü 12KV'yi aşmayan bir güç kaynağından belirli bir akım alın, ardından bunu araç şarj portunun topraklama kablosu, açıkta kalan iletken kabuk ve araç çerçevesi arasına uygulayın, ölçülen voltaj düşüşü ile toprak direnci değerini hesaplıyoruz.

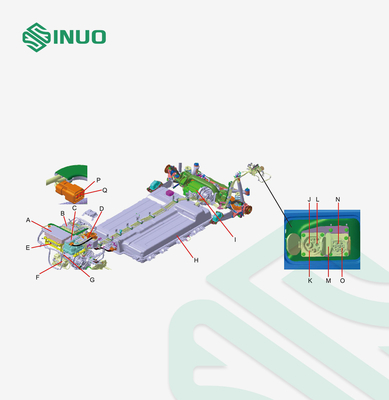

2. Her bir araç şarj arayüzünün topraklama kablosu, parçaların açıkta kalan iletken kabuğu ve 2,5 m'den fazla olmayan araç çerçevesi arasındaki iletim direncini test etmek için.

Hakim Koşulları

Ana Fonksiyonlar

1. Çok kanallı: Entegre 10 kanallı potansiyel eşitleme.

2. Ekran görüntüsü: 21,5 inç gerçek renkli LCD ekran kullanılır ve gözlem ve yargılama için uygun olan test sürecinin arayüzü görünür.


3. Açık platform: Test programı düzenleme işlevi, test projesi düzenleme işlevi, test raporu düzenleme ve yazdırma işlevi, kullanıcı izni ayar işlevi vb. ile donatılmıştır.


4. Tarama kodu işlevi: Araç VIN numarasını, VSN numarasını ve ana aksesuar numarasını kaydedebilir ve test tamamlandıktan sonra test raporunu yazdırmak için barkodu otomatik olarak ilişkilendirebilir.


5.İzin yönetimi: yönetim için uygun olan çok seviyeli izin ayarı.


6. Veri yönetimi: Çeşitli verileri yönetin, verilerin bütünlüğünü ve güvenliğini koruyun, üretim hattının veri yönetimi ihtiyaçlarını karşılamak için sorgulama ve dışa aktarma gibi işlevlere sahip olun.


7. Güvenlik koruması: Aşırı akım koruması, aşırı voltaj koruması, düşük voltaj koruması, kaçak akım koruması ve acil durum koruması vb.


8. Büyük veri: Büyük veri depolama ve analizini destekler;MES sistemi yerleştirme, vb.


9. Esnek başlatma: Tarama kodu başlatma, düğme başlatma, uzaktan başlatma vb. gibi birden çok başlatma yöntemini destekler.

10. Akıllı karar: Temel göstergelerin tümü, üst ve alt sınırları belirleme, otomatik olarak karar verme ve kaçırılan denetimlerin oluşmasını etkili bir şekilde önleme işlevine sahiptir.

Ekipman Ana Özellikleri

Teknik Parametreler ve Test Projeleri
